(二)两级式逆变器控制——后级三相逆变电路(锁相环设计)
写在前面的话
去年9月，习主席在联合国大会上宣布：中国二氧化碳排放2030年前达峰、2060年前实现碳中和。在碳中和背景下的“新石油”，光伏将会是未来能源发展的第一主角！
然而当前国内的教学平台设备陈旧，封装过于封闭，抽象。接线复杂凌乱，设备笨重，体积大，易损坏。当今教学需要高度透明化，精简化以及轻便化，固纬电子同高校合作共同研发的PTS实验平台应运而生，收获了大批高校、学者的喜爱，目前与之合作的高校有上海交通大学、四川大学、上海电力大学等一批国家重点高校，电力高校的喜爱。

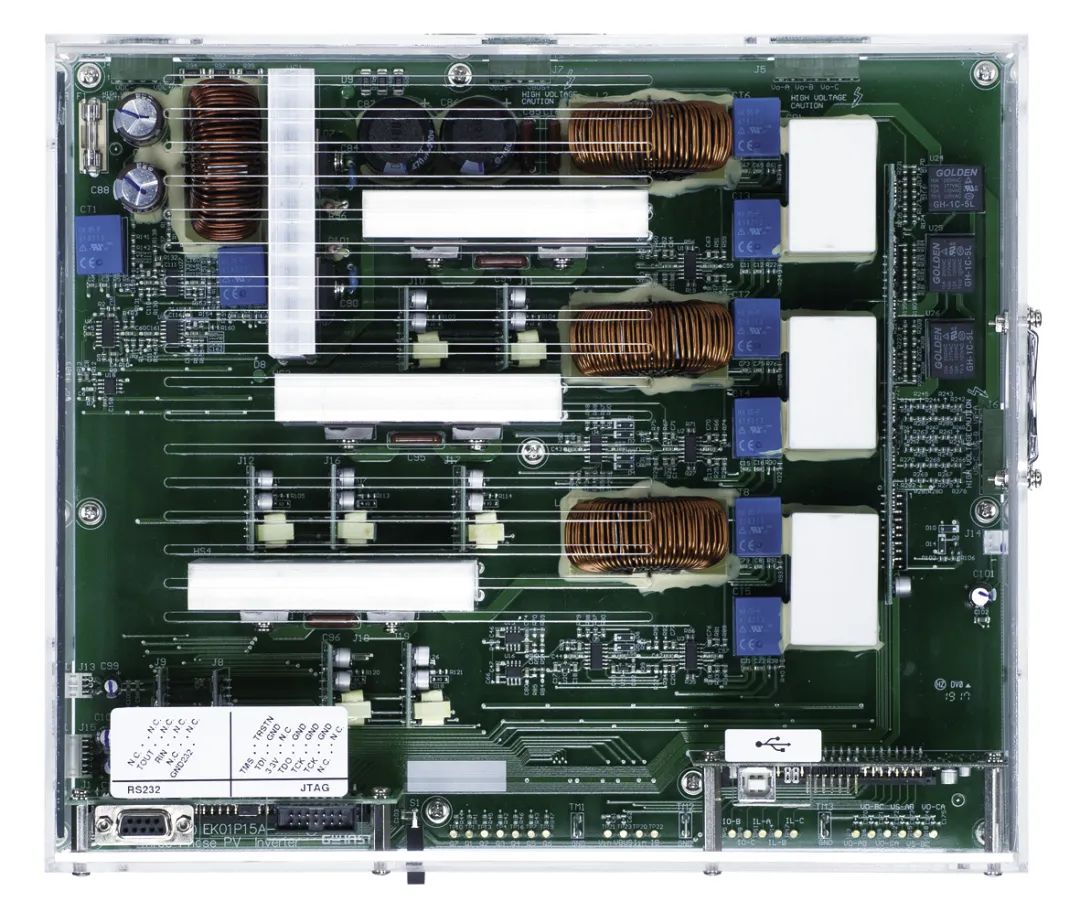

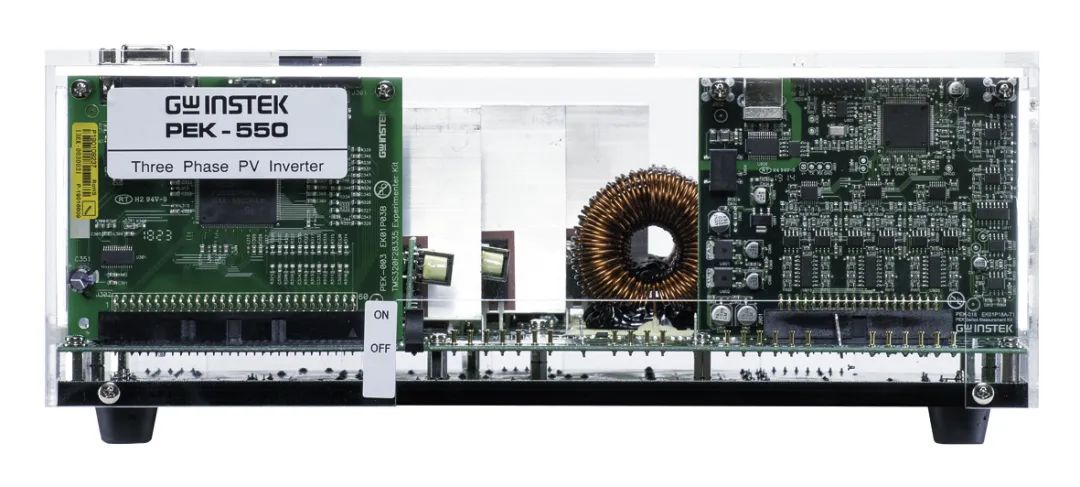

为了使学生可以快速学习掌握新兴的光伏发电技术并且快速熟悉本公司产品，固纬电子针对新能源技术做出了全面的实验教学课程。本次我们所讲解的PEK-550模块是一个三相升压逆变光伏并网系统，是一个完整的独立性小型发电并网系统仿真。PEK-550模块的电路图及实物图如下：
PEK-550
锁相环的工作原理：
锁相环是一种消除频率误差为目的的反馈控制电路，它的基本原理是比较输入信号和反馈输入信号，提取二者的相位差，把此相位差转换频率控制信号，消除它们的频差。在锁相环电路的稳定态，输入信号和反馈输入信号可以有稳定的相位误差，但频率误差为零。当输出信号直接接回环路鉴相器时，锁相环可以实现输出信号对输入信号的相位跟踪。根据系统组成的不同，这种跟踪可以是基于瞬时相位，也可以是平均相位。锁相环除对噪声有很好的过滤作用外，还有锁定时的无频差，易于集成且窄带和调制跟踪特性良好等优良性能。因此被广发应用于通信，雷达，制导，导航，仪器仪表等领域。

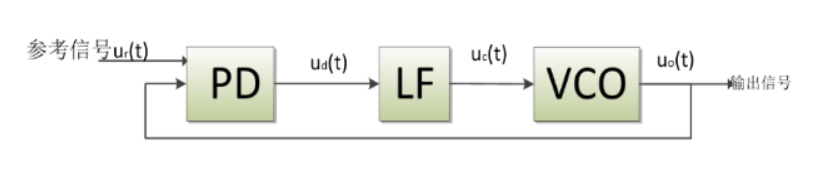

锁相环是一个典型的基于相位的负反馈控制系统。它有三个基本组成部分，它们分别是鉴相器（Phase Detector 简写为 PD)，环路滤波器（Loop Filter 简写为LF)和电压控制振荡器（Voltage Controlled Oscillator 简写 VCO)[1]。

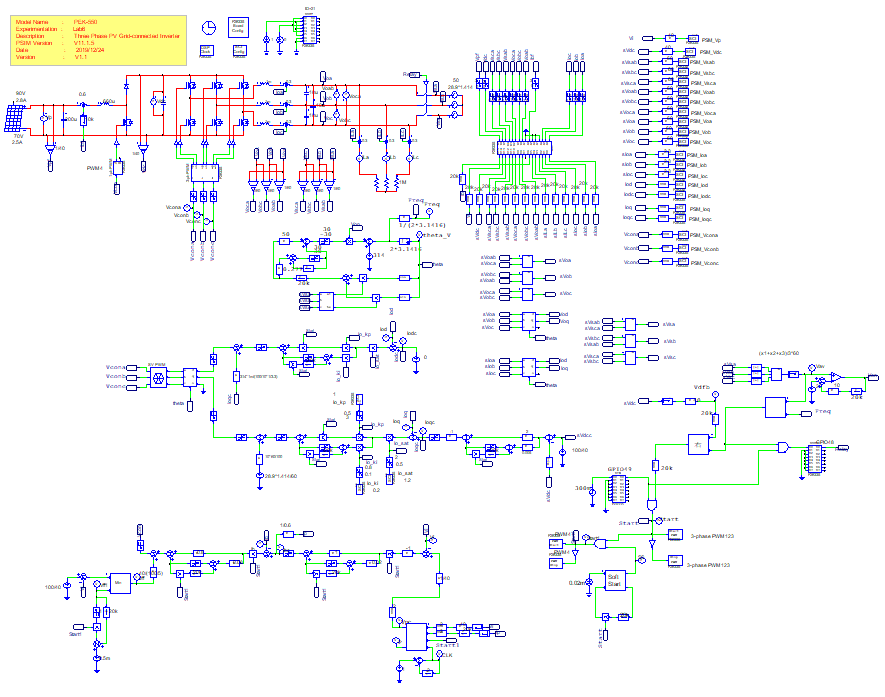

锁相环的PSIM仿真：
1 、三相电压获取与坐标轴转换：
三相电压获取：
我们如上图所示可以用三个正弦电压源来模拟市网，经过一个电压采样来获取三相交流电的相电压。
2 、 Abc到αβ坐标轴转换
将静止坐标轴的三相abc空间电压向量转化到αβ静止坐标系的过程就叫做Clarke变换。
假设三相电压方程如下所示：
其中是时间轴上的三相电压的幅值变化，是空间上三相电压相差的电角度，即空间位置的差值。

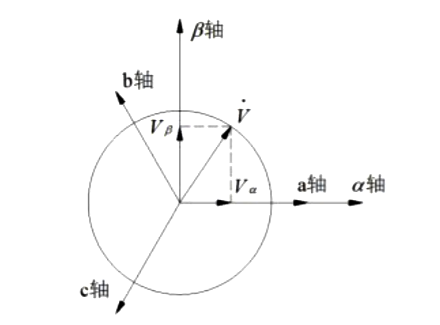

重新建立一个直角坐标系，其中横坐标与向量重合，如下图所示：
根据上图我们可以清晰得看出来三相电压的相对位置，此时：
在时间轴上始终满足三相电压：
然而在空间上，该三个空间相量求和：
从上述合成可知，三相空间矢量可以合成一个幅值恒定并且以角速度为逆时针旋转的一个空间向量Uabc。
等幅值变换指的是三相电压经过Clarke变换之后生成的一个向量幅值与A相电压相等，角速度ω也相等。在三相逆变电路中，其输出的最高相电压为2/3Ud。为了保持三相逆变的输出电压向量与电流向量都能够保持与市网电压相等，于是我们采用等幅值变换法来进行Clarke变换。其中的理论推导过程如下所示：
其数学公式如下图所示：
根据上式我们可以得知：当矩阵前添加一个系数2/3时，刚好可以使生成的向量与A相电压幅值相等，且合成向量经过等幅值变换之后：
目前这两个量随时间变化的角度与A相电压是相等的。因此，我们可以利用这个来追踪市网电压的相位和频率。
每遇到一个上升沿就重新开始记一次数，其中每一时刻都对应此时的电网电压相位通过αβ坐标变换获取三相电网电压相位的正余弦值，然后用
其中X为市网电压相位，Y为锁相环输出相位，然后经过PI控制器来调节输出为角速度，其中314的加入是为了提高该环节的响应速度，提前设置了一个参考量（可省去），其中添加了一个梯形积分环节来对角速度进行积分记录任意时刻的相位，由于相位变化范围为0~2pi，故这个积分器设置了一个超过上下限的时候就重置重新积分。
根据
可知，频率
可输出电网相位当X与Y相等的时候，输出的相位就是市网电压的相位，如果不相等，则误差就会经过一个PI控制器进行调节，然后经过一个自动重置的积分环节生成新的相位直至锁相成功。
实验结果：

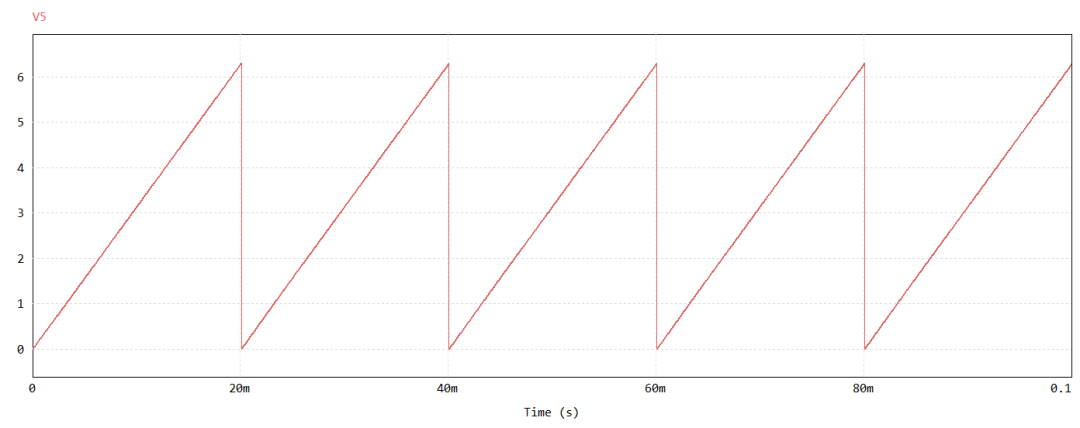

锁相环的仿真结果如下，其中V4是获取的频率，V5获取的是市网的相位。
我们根据上图可以看出，锁相环可以实时获取市网电压的频率为50Hz左右。在进行并网操作时，我们会提前判断逆变器产生的相位与频率是否与市网电压一致来决定是否进行并网操作。
我们可以看到锁相环获取的相位从0到2π不断重复，正好对应Park变换合成向量在不断进行匀速圆周运动时与坐标轴的夹角进行周期变换。
总结：本根据上面的仿真我们可以看到锁相环可以获取市网的相位，从而为后续的逆变器生成的三相电并网以及控制所需的坐标变换提供了相位控制，在后续的推送中我们将继续分解三相逆变电路的仿真。欢迎大家继续关注。
