固纬电子电力电子教学小课堂 | 第九讲: PEK-830模块之BOOST电路

发布日期:2022-06-01  点击次数: 112  作者:固纬电子

PTS-系列之PEK-800系列教学

PEK-830模块之BOOST电路

写在前面的话

电力变换是电力学科必须掌握的基础知识,对于本科教学而言,纯理论教学极其枯燥乏味,无法充分调动学生的学习积极性。即使学生理论学习能力很强,但是传统的实验器材由于其抽象性,繁琐性令学生望而生畏。

打破本科教育架空实际生产,拒绝工科生理科化,使工科生重回轨道是未来本科教育乃至硕士教育的发展方向。固纬电子立足于电子设备行业40余年,在工业应用领域始终紧跟时代发展潮流,这离不开国家培养的栋梁之材。为了反哺国家教育,固纬电子推出了全新一代的PTS实训系统。本次以本科教育的PTS-800给老师与学生展现鲜活的理论实践化案例。

用 途

实验板采用BOOST基本电路拓扑结构。通过调整输出电压和负载电阻(输出电流),观察PWM驱动信号占空比的变化,掌握BOOST变换器的闭环控制原理。需要用到的测试仪器:数字万用表;示波器;可编程电子负载。

PEK-830

BOOST电路实验模组

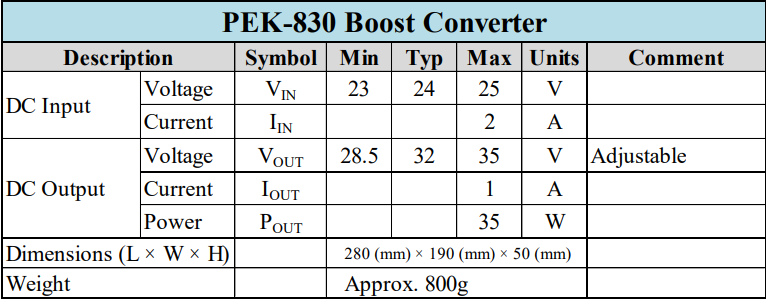

技术指标:

硬件组成:

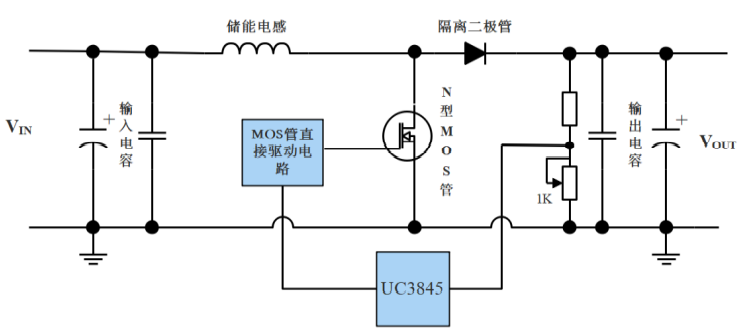

该实验板的硬件组成框图如下图所示。其中主要包括:输入滤波电容、UC3845控制芯片、N-MOSFET功率开关、续流二极管、储能电感、输出滤波电容。

实验操作:

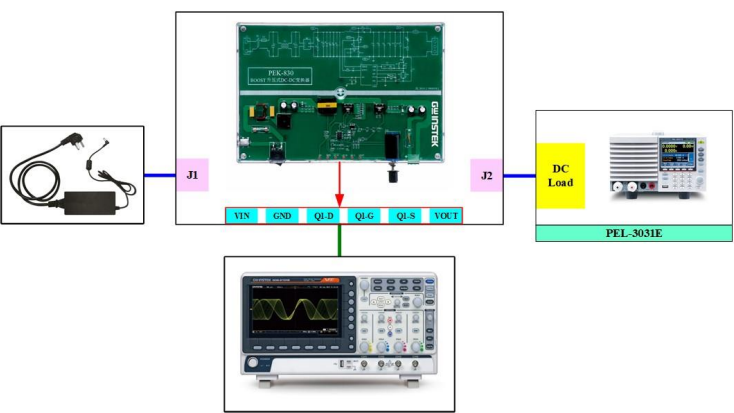

输出端接电子负载,电子负载设定为CCMODE,电流值设为0.5A。通过旋转PEK模块上的多圈电位器来改变BOOST电路开关管的PWM控制信号占空比,用万用表测试并记录输出电压(或直接读取电子负载上之输出电压);将示波器差分探头夹在实验板的测试端子“Q1-G”和“Q1-S”上,观察并记录PWM的占空比D。电路的实际接线图如下所示:

负载为0.5A的CC模式:

输出端接电子负载,电子负载设定为CCMODE,电流值设为0.5A。将多圈电位器左旋至最小,用万用表测试并记录输出电压(或直接读取电子负载上之输出电压);将示波器差分探头夹在实验板的测试端子“Q1-G”和“Q1-S”上,观察并记录PWM的占空比D。

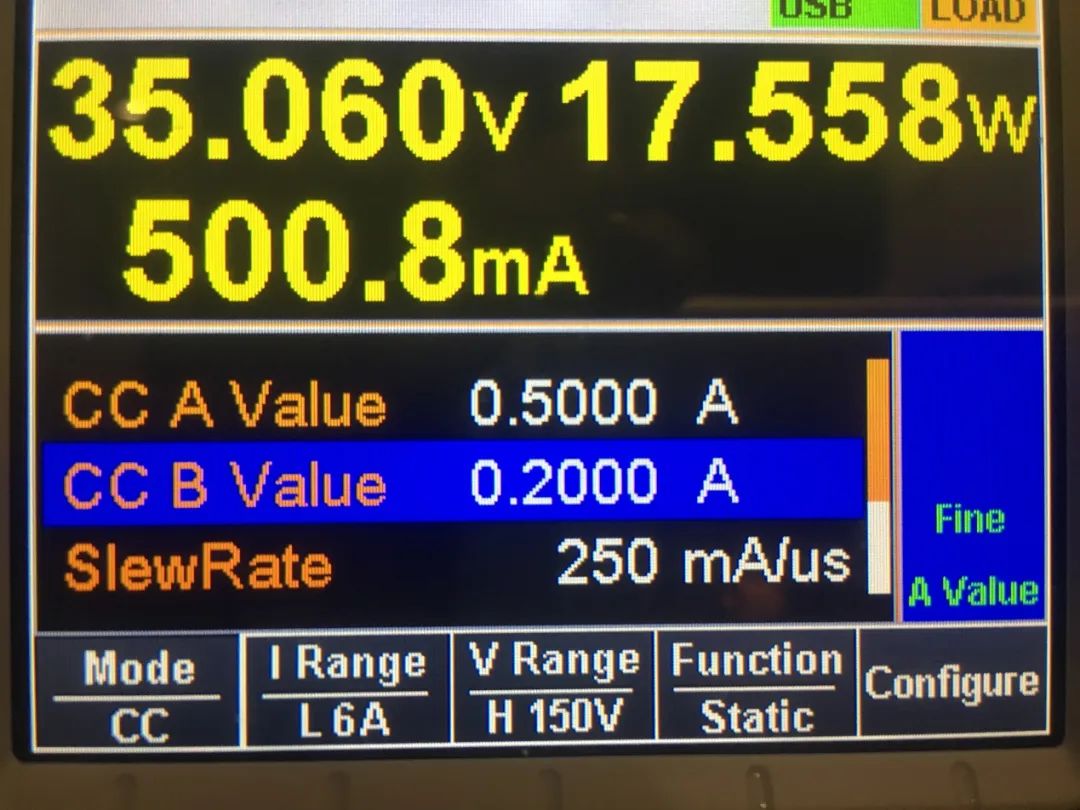

直流电子负载消耗功率与输出电压:

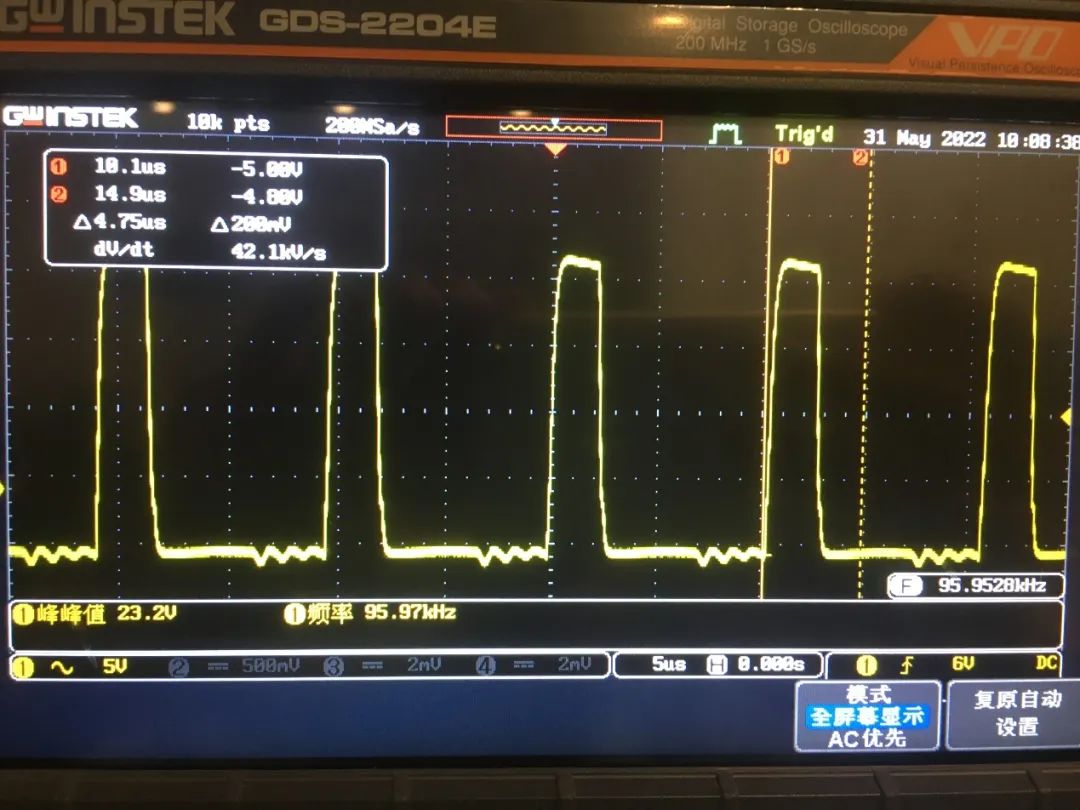

下图是测量的实际开关管G与S两端电压差值作为开关管的控制信号:

负载为0.2A的CC模式:

输出端接电子负载,电子负载设定为CCMODE,电流值设为0.2A。将多圈电位器旋至最小位置,用万用表测试并记录输出电压(或直接读取电子负载上之输出电压),用示波器观察并记录PWM的占空比D。

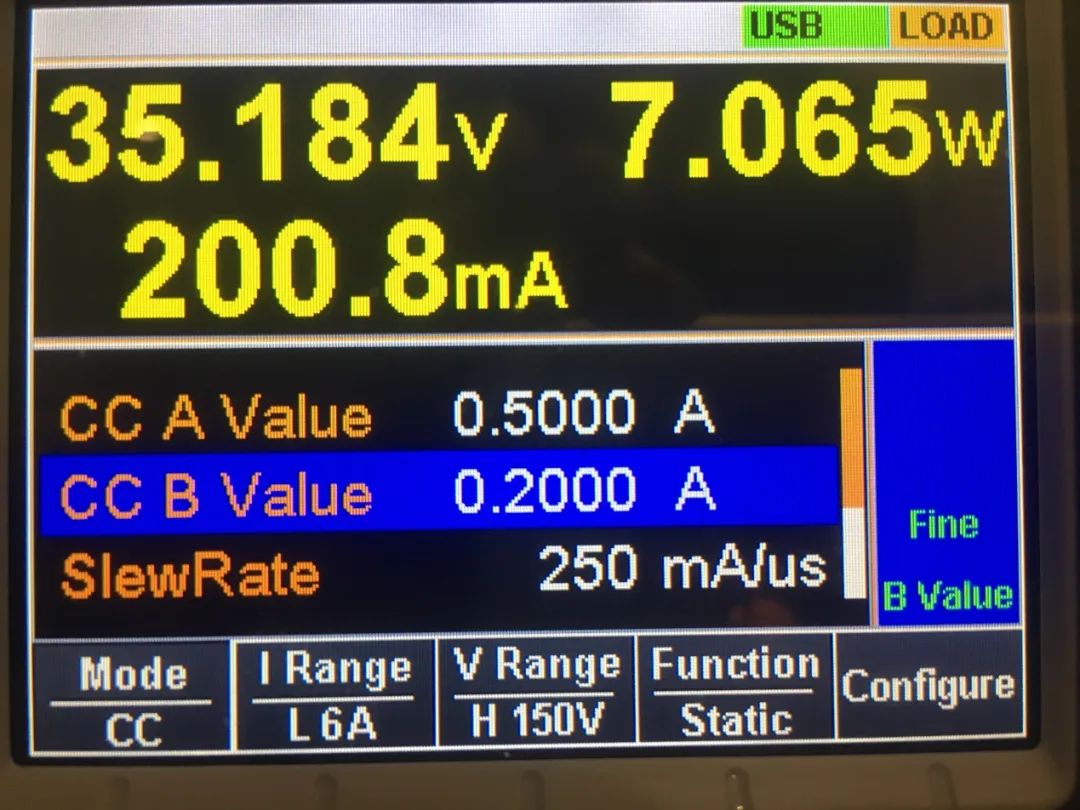

直流电子负载消耗功率与输出电压:

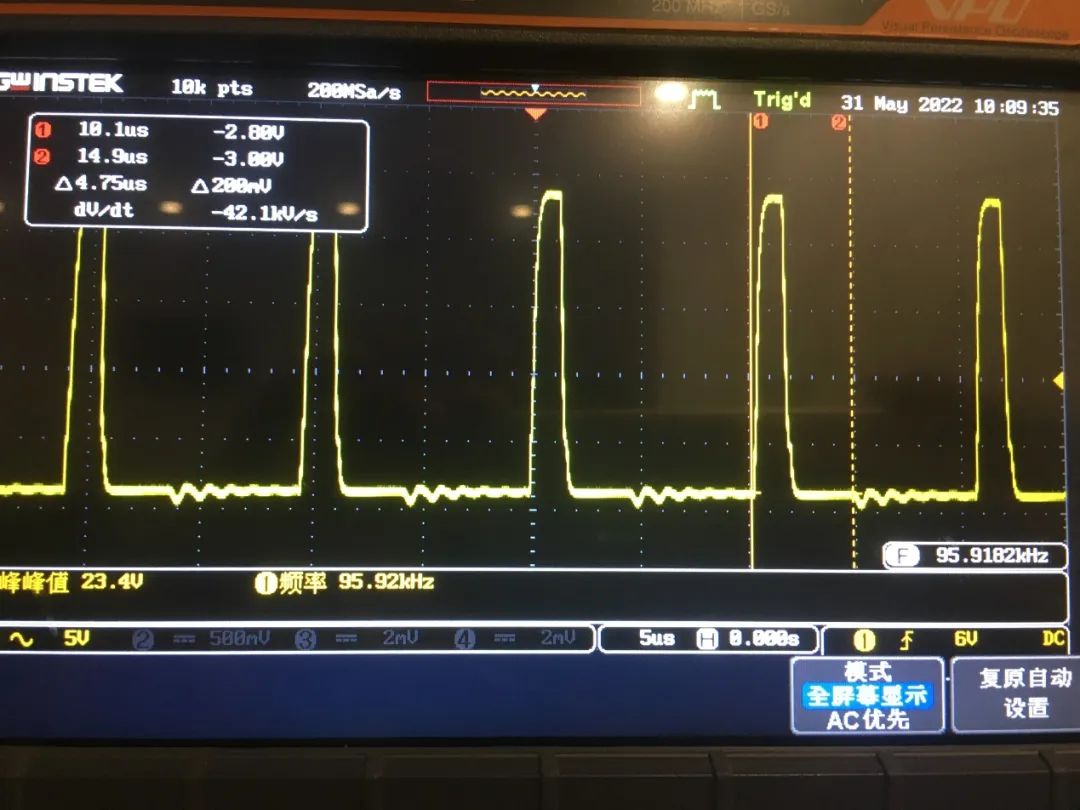

下图是测量的实际开关管G与S两端电压差值作为开关管的控制信号:

总 结:

PEK-830模块是固纬电子开启本科教学的常见boost电路拓扑结构的展示环节,为广大老师与学生开创全新的理论与实践相结合的教学模式,还请各位老师同学进行了解转发。
