PEK-110模块之全桥PFC AC→DC变换器
写在前面的话
经过前几期对于PTS-800中基本的电路图拓扑结构的学习,我们已经掌握了基本的电路模型。从PEK-100系列开始,在固有电路拓扑基础上开始对电路的控制方式进行学习。本期将针对单相全桥逆变PEK-110的控制方式以及与新能源中光伏发电结合探究最大功率点追踪技术的学习。此外,我们也将逆向设置整流变换器。

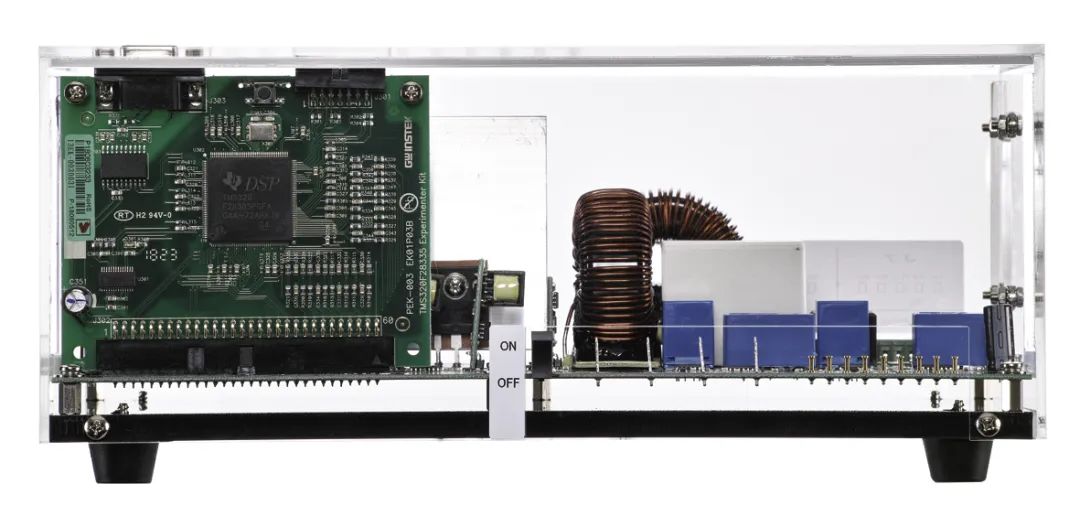

PEK-110
单相逆变器
实验原理:
单相全桥整流器的输入是单相交流电源,输出是直流电压,采用双闭环控制方式。外环为直流电压的控制回路,用来控制输出电压的稳定,内环为电感电流回路,用来调整输入电压与输入电流同相位,达到单位功率因数的效果。

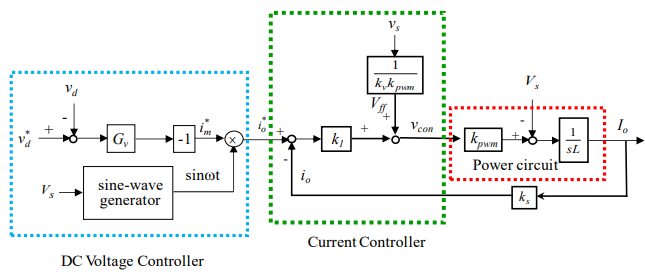

单相全桥整流器的电流回路模型可以采用上几期的逆变器模型,其控制方块图的设计如下图所示。
电流环设计:
电流回路控制器采用反馈与前馈控制并用,假设输入电流可以与输入电压同相位达到单位功率并网,前向控制信号可以消除输入电压为电流回路的扰动。因此,电流回路的控制回路为:
根据上图可以看出电流环的带宽是由K1决定,一般情况下电流环带宽为开关频率的十分之一到五分之一。
整流器的电流命令是外环的电压回路的输出。为了保证输入电流与输入电压同相位从而将电压环的输出乘以与输出电压同相位的单位正弦波作为电流环的电流命令。
电压环设计:
交流侧的输入功率为:
基于有功功率平衡可知,
直流侧由电容充电可知:
考虑到电路中的二次谐波分量,电压外环的带宽需要远小于120Hz以保证输出电流低失真,但是带宽过小电压环的动态响应太差。因此,最佳的带宽一般定在20Hz,使之兼顾电压响应速度与输入电流失真。

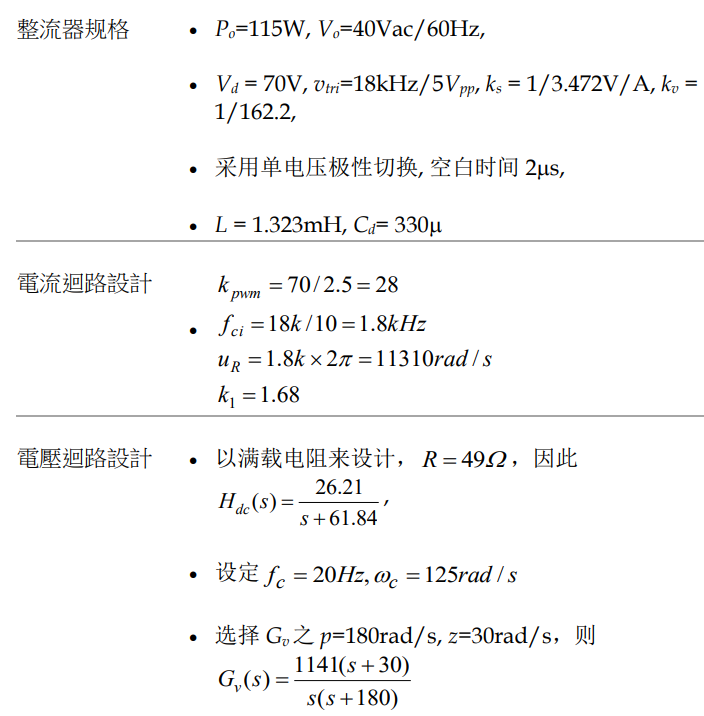

选择type II型控制器后可参考电流环设置进行计算参数K、Z与P。
实验效果:
总 结:

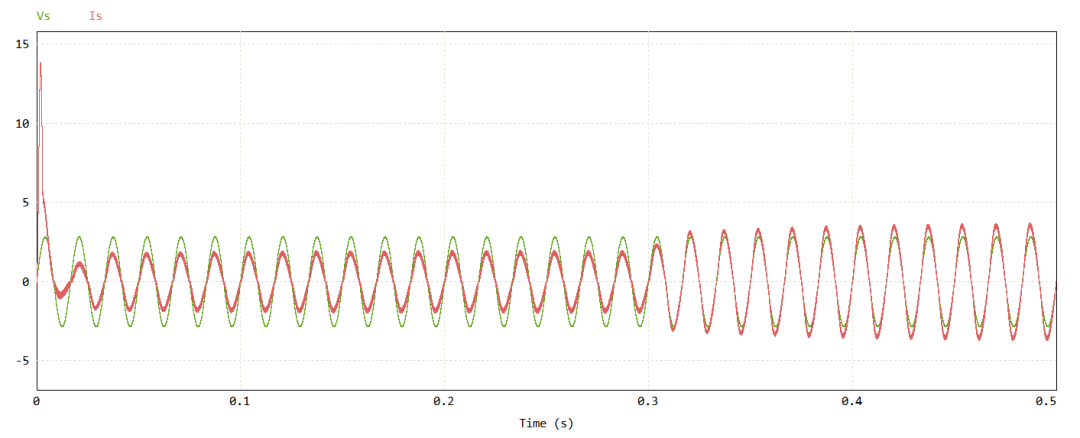

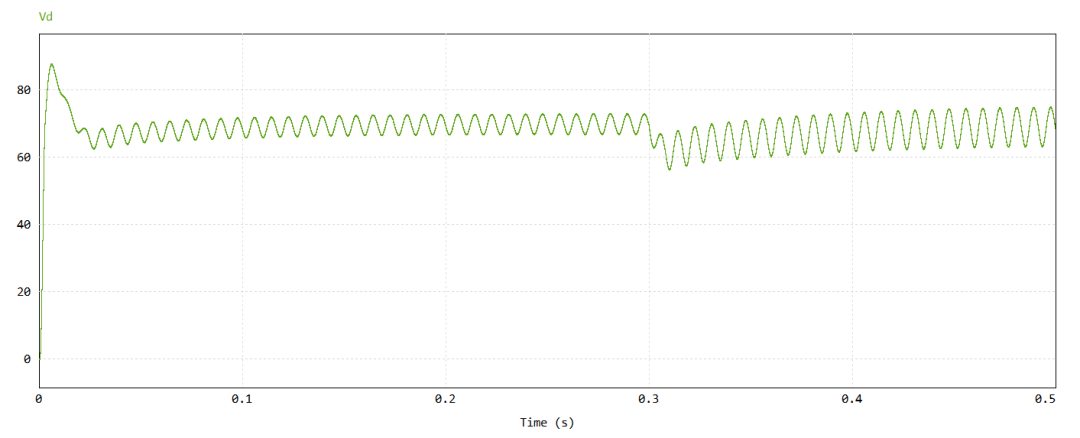

经过上述的仿真结果可以看到输入电压电流可以做到同相输入,直流侧的电压纹波频率为交流侧输入电压频率的两倍。经过以上对单相全桥整流器的讲解有助于学生进行学习了解双闭环全桥整流器的设计流程。固纬电子在电力电子教学方向致力于为老师减少压力,缓解学生的学习压力,因此开创了全新的理论与实践相结合的教学模式,还请各位老师同学进行了解转发。

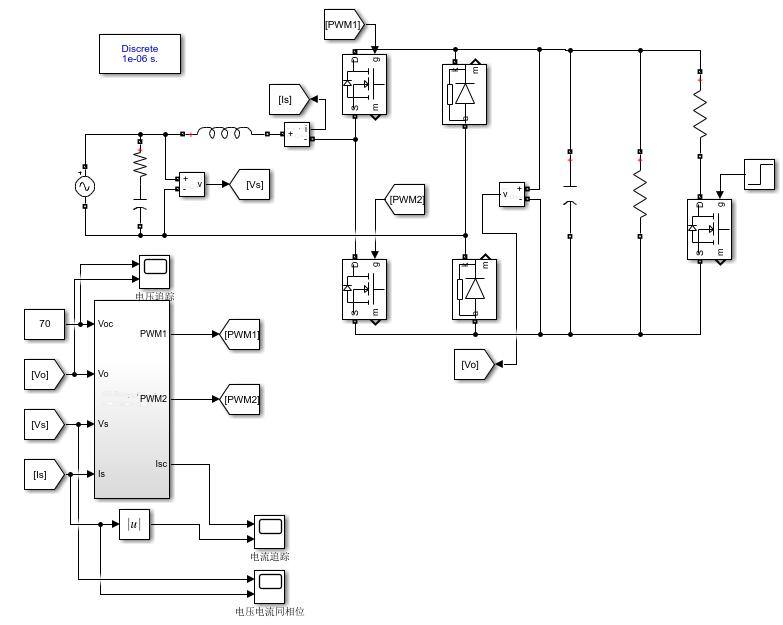

附:为了提供学生更加丰富的学习资料,本次我们提供了matlab的仿真文件,感兴趣的可以点赞转发,在文章下面留言以及联系方式或邮箱可以免费提供仿真文件。

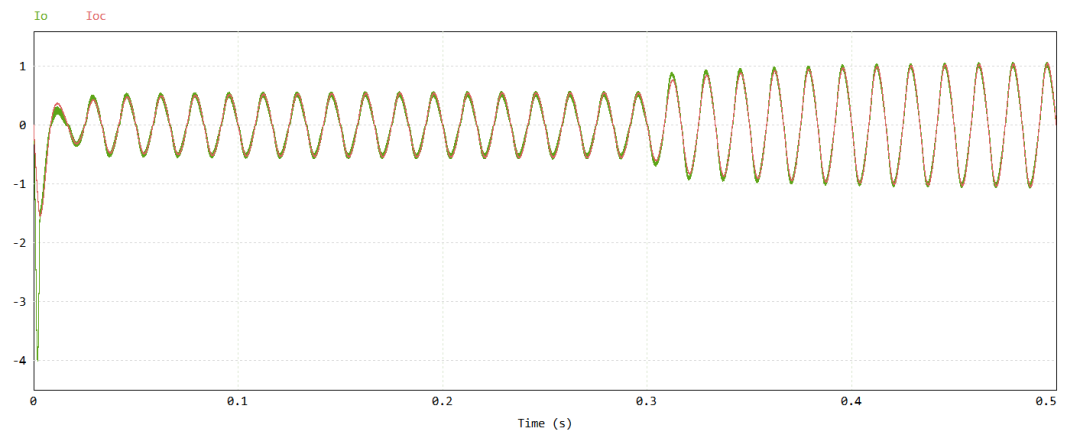

仿真效果图:
