PEL-5000G电子负载在BMS测试中的应用!

发布日期:2024-05-27  点击次数: 92  作者:固纬电子

目前锂电池已经广泛应用于各种电子产品及电动车等装置,为了保护锂电池不会造成起火燃烧爆炸等危险,因此锂电池都必须配置 BMS 保护电路,具体的保护条件就是充电时,充电电压不能超过该锂电池的最大值,放电时,锂电池不能短路或超过其额定电流(OCP 过电流)以及温度过高过低保护等。

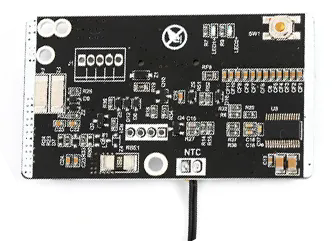

BMS板

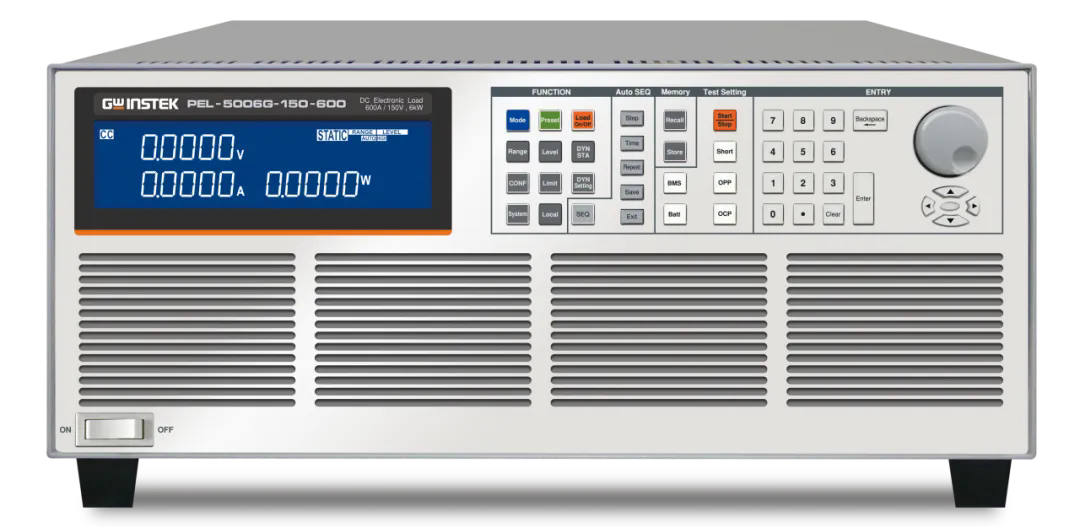

PEL-5000G系列电子负载标配BMS测试功能,另外,其Turbo(倍增)模式可以让短路保护电流和过流保护提高到1.5倍,即从原来的规格600A,升级到900A(以PEL-5006G-150-600为例),大大提高了测试电流宽度。

PEL-5000G的BMS测试功能,对锂电池BMS短路保护和过电流保护提供了快速精确的测试,不但可以验证BMS保护是否正确的动作,同时还可以检测出BMS保护的实际动作电流和动作时间。

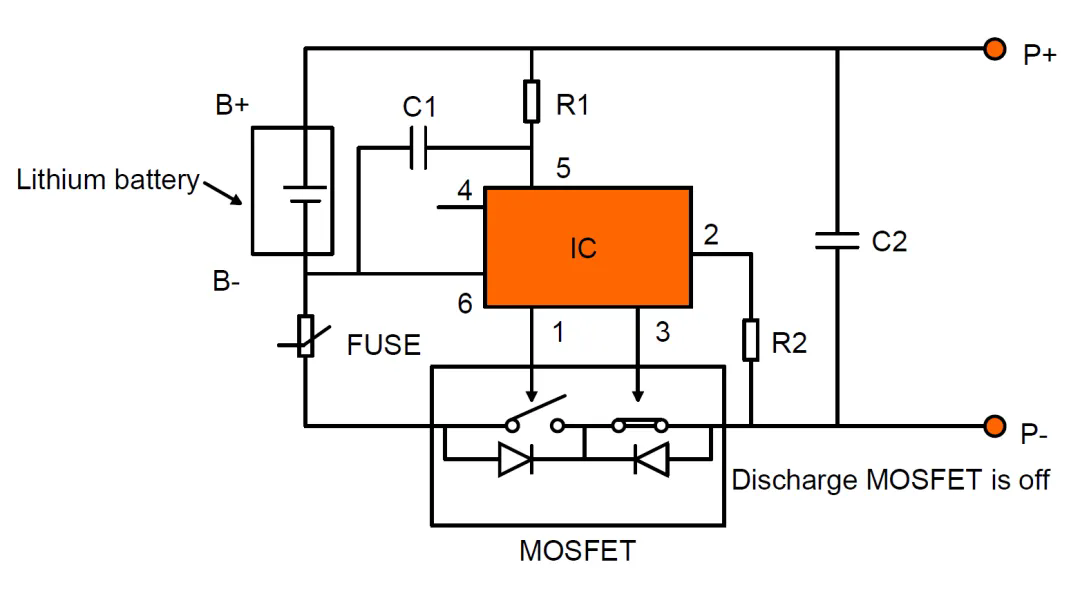

BMS内部架构

短路测试

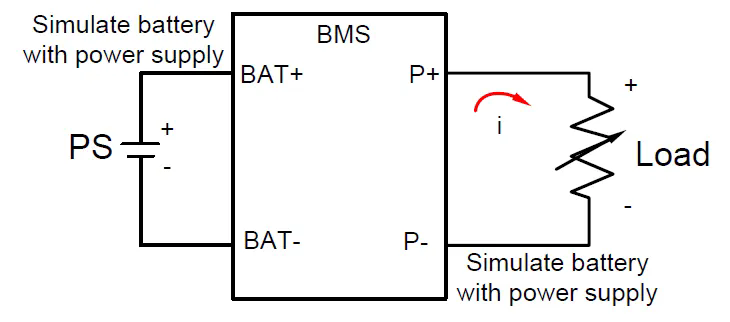

电源和负载等效模拟图

在短路保护测试模式下,电子负载会拉载到该机型的最大电流值(例如PEL-5006G-150-600为600A或者 Turbo ON 时的 900A) 同时启动定时器来计算实际流过BMS的时间 (注:此时间是指超过所设定阀值电流Ith到BMS动作MOSEFT开关OFF,即低于所设定阀值电流Ith之间的时间,除此之外电子负载会测量实际的最大短路电流值)

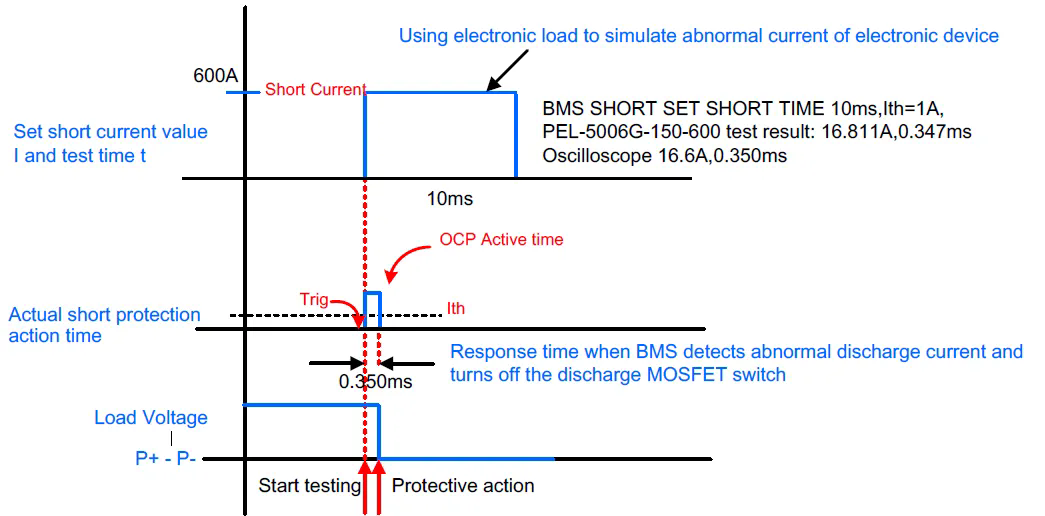

BMS SHORT测试时序图

过(充)电流保护(OCCP)测试

测试方式分为单脉冲及连续Step 脉冲,单脉冲可用于快速测试时使用适合生产线的大量快速测试之用,连续Step脉冲则可用于扫描实际过电流保护点,适合研发等需要精确的动作点,电源(PS) & LOAD连接及测试程序如图。

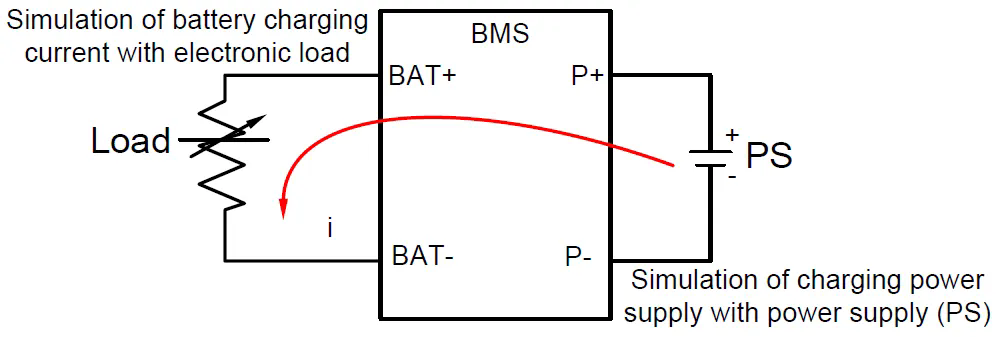

电源和负载接线等效模拟图

单脉冲测试

单脉冲的过电流保护测试模式下,电子负载会拉载到所设定的电流值(例如 PEL-5006G-150-600为0~600A之间的电流值或者Turbo ON 时的 900A),此时电子负载会测量实际的最大过电流保护值与过电流的动作反应时间值。

OCCP单脉冲测试时序图

连续脉冲测试

扫描充电时实际过电流保护点测试。

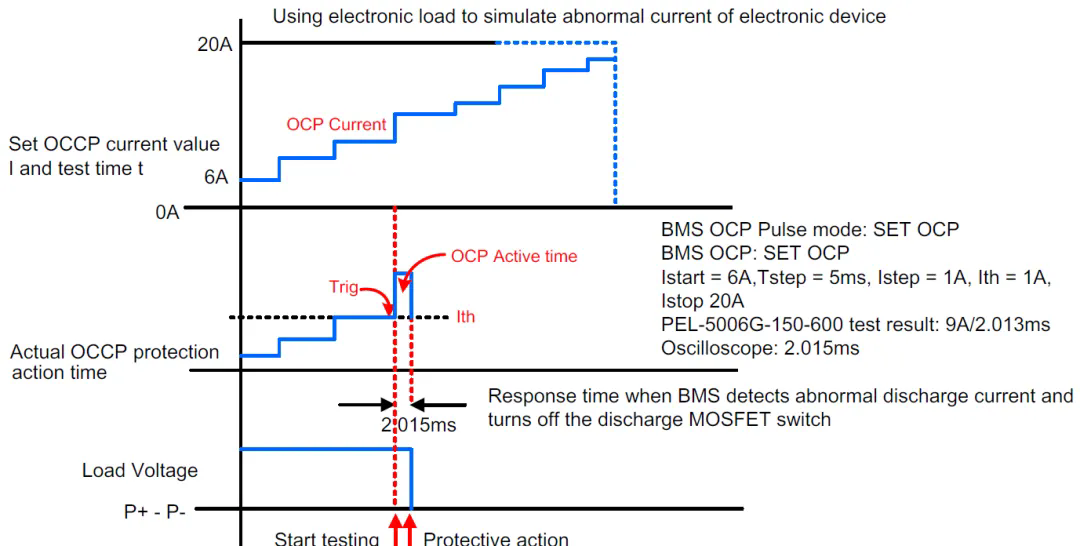

OCCP连续脉冲测试时序图

过(放)电流保护(OCDP)测试

OCDP测试同样分为单脉冲测试和连续脉冲测试,测试方法同OCCP一致,同样可以测试动作时的电流值和保护时间。

电源和负载等效接线模拟图

综上所述,在锂电池BMS测试过程中只要您拥有PEL-5000G系列高功率电子负载即可轻松完成测试,一键操作方便快捷,另外无需再配置示波器和昂贵的电流枪,提升测试效率和测试成本。
