GDS-1000B系列(GDS-1102B,GDS-1072B,GDS-1074B,GDS-1104B,GDS-1202B)

  • 200MHz/100MHz 两种带宽选择

  • 1GSa/s最大实时采样率

  • 每通道10M记录长度

  • 7寸LCD，256色阶显示

  • 1Mpts FFT频域信号显示

  • 水平/垂直/触发档位设置一键归零

  • 最大波形更新率110,000wfm/s

    • 查看更多

产品叙述 产品规格 配件 订购信息 下载


      轻巧的机身拥有强大的实力，GDS-1000B系列示波器最高提供200MHz带宽，每通道10M记录长度，波形更新率高达每秒11万次，FFT频谱分析高达100万点。这些强大的功能聚集在1000系列示波器上，使得GDS-1000B拥有不凡的波形抓取、显示、分析等能力，为基础测量提供强有力的支持！


A. 高达每秒110,000次之波形更新率
      GDS-1000B系列示波器虽然在市场上属于通用基础型示波器， 但它却具备了高达每秒110,000次的波形更新率，使用者可以输入一个快速的调频载波信号如图所示，通常在传统的数字示波器下量测此信号会出现不流畅的暂留现象，无法清楚地呈现调频信号的调制变化过程。然而在GDS-1000B示波器上则无此问题发生，它不仅可流畅地呈现波形调制的变化以外，亦可层次分明地显示变化的细节。工程师在量测不可预测且瞬息万变的信号之下，亦能够轻松地掌握电路的问题所在。


B. 具备256荧幕灰阶显示
      GDS-1000B系列示波器在波形显示技术上可呈现256色阶之显示技术。在信号多样化的量测世界中更能勾勒出丰富的层次变化，彷彿将模拟示波器的显示能力再度表现出来。当输入一个多层次变化的影像信号时，具备256色阶显示的GDS-1000B示波器能够将丛发信号明确地表现出来，且能够以256色阶之变化呈现亮度的层次细节，使得枯燥无味的单色波形注入了丰富的生命力，这正是GDS-1000B在通用型示波器舞台当中所带来之无限的量测魅力。


C. 每通道独立10M存储器长度
      GDS-1000B示波器每通道独立10M的记忆长度，在进行基础量测的应用时就能轻而易举地掌握波形的细节，当使用者输入长串序列的正弦波信号时，GDS-1000B示波器将波形放大至20ns/div时，正弦波的细节依然可清楚地显现。


D. 1M FFT数学取样分析模式

      GDS-1000B系列示波器在快速傅立叶转换的数学分析模式中具备了1M记忆长度撷取模式。在传统的各系列数字示波器当中，FFT模式通常只具备1000点的撷取长度，所以在频域模式的表现上较不能呈现各频谱量的强度分布细节，但是今天GDS-1000B系列示波器率先提供了1M撷取点的显示模式，不但能清楚地表现频谱量的显示细节,同时加上高达每秒110,000次的波形更新率，使得FFT分析模式就如同在使用一台实时频谱分析仪一般的快速而精准，大幅提升了示波器在频域分析的信号处理能力。



数字存储示波器 GDS-1000B 内存深度比較 VS TBS1000BEDU   http://v.youku.com/v_show/id_XMTI3MTA1MDMyNA==.html?spm=a2hzp.8253869.0.0

数字存储示波器 GDS-1000B系列 FFT 功能比较 vs TBS1000B-ED   Uhttp://v.youku.com/v_show/id_XMTI3MTAyNTg4MA==.html?spm=a2hzp.8253869.0.0

数字存储示波器 GDS-1000B系列 FFT 功能比较 vs DS1000Z    http://v.youku.com/v_show/id_XMTI3MDkzODY0MA==.html?spm=a2hzp.8253869.0.0

数字存储示波器 GDS-1000B系列 基本使用方法   http://v.youku.com/v_show/id_XMTI3MDMyNjU2OA==.html?spm=a2hzp.8253869.0.0

GDS-1000B数字示波器操作简介    https://v.youku.com/v_show/id_XMTI1MTQ2OTcwNA==.html?spm=a2h0k.11417342.soresults.dposter





快速选型

型号 带宽 采样率 存储深度 通道数 标配接口
GDS-1102B 100MHz 1GSa/s 每通道10M 2 USB
GDS-1104B 100MHz 1GSa/s 每通道10M 4 USB/LAN
GDS-1202B 200MHz 1GSa/s 每通道10M 2 USB





详细规格
　 GDS-1202B GDS-1102B GDS-1104B
垂直系统
通道数 2通道+1外部触发通道 2通道+1外部触发通道 4通道
带宽 DC~200MHz (-3dB) DC~100MHz (-3dB) DC~100MHz (-3dB)
上升时间 1.75ns 3.5ns 3.5ns
带宽限制 20MHz 20MHz 20MHz
垂直分辨率 8 bit: 1mV~10V
输入耦合 AC, DC, GND
输入阻抗 1MΩ// 约16pF
直流精确度 ±3%
极性 正向 &反向
最大输入电压 300V (DC+AC Peak), CAT I
偏移范围 1mV/div : ±1.25V；2mV/div ~ 100mV/div : ±2.5V；200mV/div ~ 10V/div : ±125V
波形信号处理 ‘+, -, ×, ÷, FFT, FFTrms , 用户自定义 FFT: 1MPTS点分辨率.FFT垂直刻度提供Linear RMS 或 dBV RMS.FFT窗函数提供 Rectangular, Hamming, Hanning, 以及 Blackman-Harris.
触发系统
来源 CH1 ,CH2, CH3*,CH4*,Line, EXT** （*仅适合四通道机种，**仅适合双通道机种）
触发模式 自动 (低于100 ms/div支持慢扫滚动模式), 一般, 单次边沿, 脉波宽度, 视频, Pulse Runt, 上升&下降沿, 交替, 事件延迟(可选择1~65535事件),时间延迟(可选择4ns~10s时间), 总线
触发延迟时间 4ns ~ 10s
耦合选项 AC,DC,LF rej. ,HF rej. ,Noise rej.
灵敏度 1 div
外部触发
范围 ±15V
灵敏度 DC ~ 100MHz 约100mV；100MHz~200MHz约150mV
输入阻抗 1MΩ±3%// 16pF
水平系统
范围 5ns/div ~ 100s/div (1-2-5步进)滚动模式: 100ms/div ~ 100s/div
前置触发 最大10 div
后置触发 最大2,000,000 div
精确度 在任何 ≥ 1 ms 的间格中为±50 ppm
采样系统
实时取样率 最大1GSa/s
记录长度 每通道最大10Mpts
获取模式 一般, 平均, 峰值检测, 单次
峰值侦测 2ns (典型值)
平均模式 可选则2至256次
X-Y 模式
X 轴输入 通道 1;通道3*  (*仅适用于四通道机种）
Y 轴输入 通道 2;通道4*  (*仅适用于四通道机种）
相位移 100kHz 时±3°
光标&量测系统
游标 可量测 幅度, 时间; 单位: 秒(s), Hz, 相位(度), 比例(%)
自动量测 36 组: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area,ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, '+Width,-Width,Duty Cycle,+Pulses,-Pulses,+Edges, -EdgesEdges,FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase
自动计数 6 位计数器,范围由2Hz至额定带宽
控制面板功能
自动设定 单一按键自动设定所有信道的垂直、水平及触发系统
储存设定 20组
储存波形 24组
显示系统
显示器 7" TFT LCD 彩色显示, 800 水平 × 480 垂直 (WVGA)
插补点方式 Sin(x)/x
波形显示方式 点, 向量, 可调余晖 (16ms~4s), 无限余晖
波形更新率 最快每秒 110,000次波形更新
显示模式 YT ; XY
显示网格线 8  x 10 格

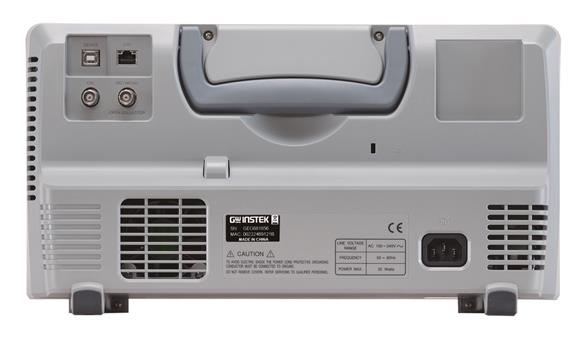

接口
USB Port USB 2.0 高速 host 接口 X1, USB 高速 2.0 device 接口 X1
以太网络 RJ-45 接口, 10/100Mbps with HP Auto-MDIX（仅适用于GDS-1074B,GDS-1104B)
Go-NoGo BNC 最大5V /10mA TTL 开集极输出
安全锁孔 机器背面提供标准Kensington安全插槽
电源&其他
线性电压范围 交流 100V~240V ,50Hz~63Hz 自动选取,消耗功率：30W
多国语言 提供
联机帮助 提供
操作环境 温度：0℃~50℃；相对湿度：≤80%（0℃~40℃);≤45%(41℃~50℃）
尺寸及重量 380(W) X 208(H) X127.3(D) mm, 约2.8kg
所有规格保证要求GDS-1000B系列示波器开机30分钟后，环境温度+20℃~+30℃。
   规格所有局部变更，怒不另行通知！

点击下载

点击下载

配件
GTP-200B   200MHz  电压探棒. 适用于GDS-1202B
GTP-100B   100MHz  电压探棒. 适用于GDS-1104B, GDS-1102B

选用配件
DS1B-BUS  串行总线解码功能
DS1B-SRH  波形搜索功能
DS1B-SGM  分段记忆体功能
GDB-03    演示板
GTL-110   测试头, BNC 对 BNC 接头
GTL-242   USB缆线, USB2.0 A转B缆线 4P


GDS-1104B  100MHz，4通道，数字储存示波器
GDS-1102B  100MHz，2通道，数字储存示波器
GDS-1202B  200MHz，2通道，数字储存示波器
