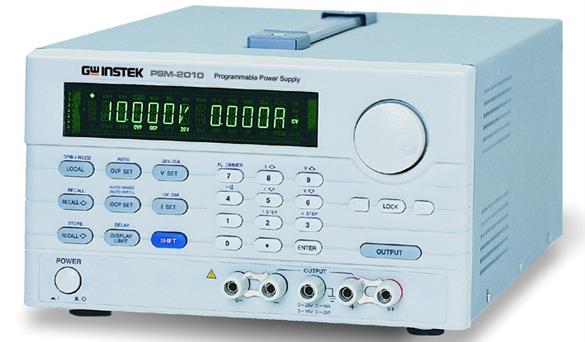

PSM系列(线性)(PSM-2010,PSM-3004,PSM-6003)

  • 单路双档位输出, 最大功率200W (PSM-3004:120W)

  • 高分辨率:1mV/1mA

  • 稳定和纯净的电源: 0.01% 负载/电源变动率, 350uVrms 涟波

  • 100组存储

  • 根据时间设置,自动按步运行

  • 安全设计:OVP、OCP&OTP;输出ON/OFF控制(OCP提供延迟设置,避免过大的开启电流)

  • 自我测试和软件校正

  • 高对比度真空荧光显示

  • 前后面板提供输出端子

  • 标配接口:RS-232, GPIB(IEEE 488.2)

  • 查看更多

产品叙述 产品规格 配件 订购信息 下载

PSM系列是单路输出双范围,120W或200W的可编程线性直流电源。过电压、过电流、过温度保护以及On/Off控制可避免PSM电源电源及负载意外损伤。1mV/1mA的高解析度,0.01%的低变动率以及小于350μVrms的涟波和噪声。LCD面板可显示输出和设定参数让操作更方便,储存及呼叫功能和连续测量时的自动步阶都简单清楚的癣是在面板上。内建的自我检测以及校正软体可以减少维修费用。透过RS-232C或选购的GPIB介面的SCPI指令和LabVIEW驱动提供选程控制与ATE开发兼容,PSM系列电源是QA验证和研发这些高精度、高稳定度最佳的选择。

PSM_autotest操作https://v.youku.com/v_show/id_XNDYyMjA1NzIzNg==.html





快速选型

型号 电流 电压 功率 功能 标配接口
PSM-2010 低档20A 8V 200W 线性 RS232/GPIB
高档10A 20V 线性 RS232/GPIB
PSM-3004 低档7A 15V 120W 线性 RS232/GPIB
高档4A 30V 线性 RS232/GPIB
PSM-6003 低档6A 30V 200W 线性 RS232/GPIB
高档3.3A 60V 线性 RS232/GPIB





详细规格
  PSM-2010 PSM-3004 PSM-6003
直流输出
低档位 0~8V/20A 0~15V/7A 0~30V/6A
高档位 0~20V/10A 0~30V/4A 0~60V/3.3A
定电压模式
变动率+(输出百分比+ 偏移) 负载变动率 < 0.01% + 2mV;电压变动率 < 0.01% + 2mV
涟波&噪声 < 350 μVrms/3mVpp < 350 μVrms/2mVpp ≦50V : < 500μVrms/3mVpp;>50V : < 1mVrms/3mVpp
定电流模式
变动率+(输出百分比+ 偏移) 负载调节率 < 0.01% + 250uA;电压调节率 < 0.01% + 250uA
涟波&噪声 < 2mArms
反应时间
电压上升时间 < 100mS
电压下降时间 < 100mS
分辨率
编辑电压 1mV 1mV 2mV
编辑电流 1mA 0.5mA 0.5mA
读回电压 0.5mV 0.5mV 1mV
读回电流 1mA 0.1mA 0.5mA
表头电压 1mV
表头电流 1mA (<10A), 10mA(>10A)
OVP/OCP电压 10mV
OVP/OCP电流 10mA
精确度
编程电压 0.05% + 10mV
编程电流 0.2% + 10mA
读值电压 0.05% + 5mV
读值电流 0.15% + 5mA
OVP/OCP电压 0.05% + 10mV
OVP/OCP电流 0.1% + 10mA
瞬时响应
  < 50μsec (当电流从满载到半载,输出电压在15mV以内)
指令处理时间
  100ms
电压编程响应时间(用于电阻负载)
电压上升满载 95mS 50mS 80mS
电压上升空载 45mS 20mS 100mS
电压下降满载 30mS 45mS 30mS
电压下降空载 450mS 400mS 450mS
稳定度 (输出百分比 +偏移)
电压 0.02% + 1mV
电流 0.1% + 1mA
存储器
保存/调取 100组
温度系数( 每°C±(输出百分比 +偏移))
电压 100ppm + 3mV
电流 100ppm + 3mA
接口
标配:RS-232C ,GPIB
电源
AC 100V/120V/220V+10%, 230V +10%~ -6%, 50/60Hz
尺寸及重量
230(宽) x 140(高) x 380(长) mm;约10 kg

点击下载

操作手册X 1, 电源线X 1

测试线GTL-104*1 ; 欧规测试线 GTL-204*1

接地线GTL-201A* 1(欧规端子);取样线 GTL-202*1(欧规端子)

选配:

Opt.01:GRA-407机架装置(19“,4U)

选配附件:

GTL-232  RS-232C数据线,9针母头-9针

GTL-251  GPIB-USB-HS(高速)
