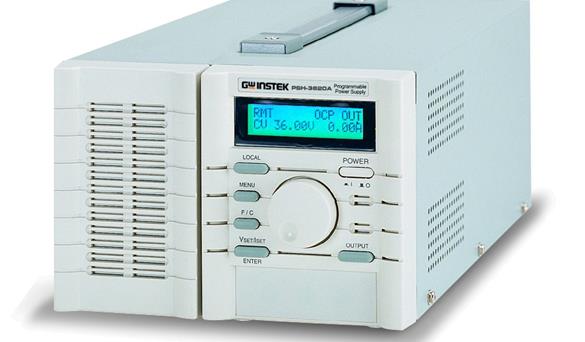

PSH系列（开关式）(PSH-2018A，PSH-3610A，PSH-3620A，PSH-3630A)

  • 输入电压范围宽广及高功率因数 (P.F)

  • 高效率及高功率密度高

  • 定电压及定电流操作

  • 过电压保护、过电流保护及过温度保护

  • 低输出涟波及噪声

  • 选购接口：IEEE-488.2

  • 标准接口：RS-232C

  • 输出 ON/OFF 控制

  • 自我测试及软体校正

  • LCD 显示

  • 内建蜂鸣器作为警告指示

    • 查看更多

产品叙述 产品规格 配件 订购信息 下载

PSH系列是单组输出，360W到1080W可程式切换直流电源供应器，过电压、过电流和过温度保护可以使PSH电源和负载免受意外的损坏。远端侦测可以自动补偿线路与负载之间导线的损耗。LCD可以同时显示输出或是设定参数，自我测试和软体校正特点可以降低日常维护的机率，亦可以透过RS-232标准介面或GPIB选购介面来执行SCPI指令和LabVIEW软体程式来进行远端控制和ATE系统软体的开发。模组化的结构，独特的后板输出结构输和可被选配的的19”，4U的面板机柜式框架设计，确保PSH系列是大型系统的合适选择。（注：RS-232C和GPIB介面两者不能同时安装）。




快速选型

型号 电流 电压 功率 功能 标配接口
PSH-2018A 18A 20V 360W 开关 RS232
PSH-3610A 10A 36V 360W 开关 RS232
PSH-3620A 20A 36V 720W 开关 RS232
PSH-3630A 30A 36V 1080W 开关 RS232





详细规格 　 　 　 　
  PSH-2018A PSH-3610A PSH-3620A PSH-3630A
输出
电压 20V 36V 36V 36V
电流 18A 10A 20A 30A
变动率 (定电压模式) 　
负载 ≦0.1% + 5mV ≦0.1% + 5mV ≦0.1% + 5mV ≦0.1% + 5mV
电源 ≦0.05% + 5mV ≦0.05% + 5mV ≦0.05% + 5mV ≦0.05% + 5mV
变动率(定电流模式)
负载 ≦0.2% + 5mA ≦0.2% + 5mA ≦0.2% + 10mA ≦0.2% + 15mA
电源 ≦0.2% + 5mA ≦0.2% + 5mA ≦0.2% + 10mA ≦0.2% + 15mA
涟波&噪声
电压 (mVrms) ≦10mVrms ≦10mVrms ≦10mVrms ≦10mVrms
电压 (mVpp) ≦100mVp-p 20Hz~20MHz ≦100mVp-p 20Hz~20MHz ≦100mVp-p 20Hz~20MHz ≦100mVp-p 20Hz~20MHz
电流 (mArms) ≦0.2% ≦0.2% ≦0.2%+20mA ≦0.2%+40mA
分辨率
电压 ≤36V 10mV 10mV 10mV 10mV
电压＞36V 20mV 20mV 20mV 20mV
电流10A 10mA 10mA 20mA 30mA
电流20A 10mA 10mA 10mA 20mA
编程精确度
电压< 36V ≤0.05% + 25mV ≤0.05% + 25mV ≤0.05% + 25mV ≤0.05% + 25mV
电压＞36V ≤0.05% + 50mV ≤0.05% + 50mV ≤0.05% + 50mV ≤0.05% + 50mV
电流10A ≤0.2% + 30mA ≤0.2% + 30mA ≤0.2% + 60mA ≤0.2% + 90mA
电流20A ≤0.2% + 30mA ≤0.2% + 30mA ≤0.2% + 30mA ≤0.2% + 60mA
读值分辨率（表头）
电压 同分辨率
电流 同分辨率
读值精确度
电压 同编程准确度
电流 同编程准确度
温度系数
电压(25 + 5°C ) < 100ppm/°C
响应时间(上升/下降)
电压上升（10%~90%） < 150mS（≤95%额定负载）
电压下降（90%~10%） < 150mS（≥10%额定负载）
瞬间恢复时间 (50% Step Load Change From 25%~75%)
定电压模式 <2mS
保护功能
OVP/OCP/OHP V
突发电流保护 V
输出 On/Off 控制
  V
电源
AC 90V ~ 250V, 50/60Hz
尺寸&重量
　 108(宽) x 142(高) x 393(长)mm,约3.3kg 108(宽) x 142(高) x 393(长)mm,约3.3kg 188(宽) x 142(高) x 393(长)mm，约6.2kg 268(宽) x 142(高) x 393(长)mm，约9.3kg

点击下载

点击下载

使用手册 X 1, 电源线X 1

选配:

Opt.01：GPIB接口（返厂安装）

选配附件：

GRA-403    适配架

GTL-251    GPIB-USB-HS（高速）

GTL-232    RS232C数据线，9针母头-9针母头


PSH-2018A 可程式交换式直流电源供应器
PSH-2018A 可程式交换式直流电源供应器 怎么买？
PSH-3610A 可程式交换式直流电源供应器
PSH-3610A 可程式交换式直流电源供应器 怎么买？
PSH-3620A 可程式交换式直流电源供应器
PSH-3620A 可程式交换式直流电源供应器 怎么买？
PSH-3630A 可程式交换式直流电源供应器
PSH-3630A 可程式交换式直流电源供应器 怎么买？
DATA SHEET
DATA SHEET
2018-12-17
DATA SHEET DATA SHEET 2.66M 下载
PSH使用手册（简中）
PSH使用手册
2020-04-15
PSH使用手册（简中） PSH使用手册 0.35M 下载
使用手册（英）
PSH系列使用手册(pdf)
2018-11-21
使用手册（英） PSH系列使用手册(pdf) 2.57M 下载
程控手册
PSH/PSS/PST系列程控手册(pdf)
2018-11-21
程控手册 PSH/PSS/PST系列程控手册(pdf) 0.16M 下载
PC软体指南
PST / PSH / PSS系列 LabView驱动程式更新SOP
2018-11-21
PC软体指南 PST / PSH / PSS系列 LabView驱动程式更新SOP 0.47M 下载
视频
PSH电脑软件安装教程
2020-06-16
视频 PSH电脑软件安装教程 10.43M 下载
LabView Driver V1....
LVdriver_PSH_V1_0_2_LV2009
2018-12-17
LabView Driver V1.0.2 LVdriver_PSH_V1_0_2_LV2009 0.41M 下载
PC Software (Includi...
PC Software (Including Data Log)(zip)
2018-12-17
PC Software (Including Data Log) PC Software (Including Data Log)(zip) 14.27M 下载
PC Software
Remote Control Software for PSH Series
2018-12-17
PC Software Remote Control Software for PSH Series 21.99M 下载
