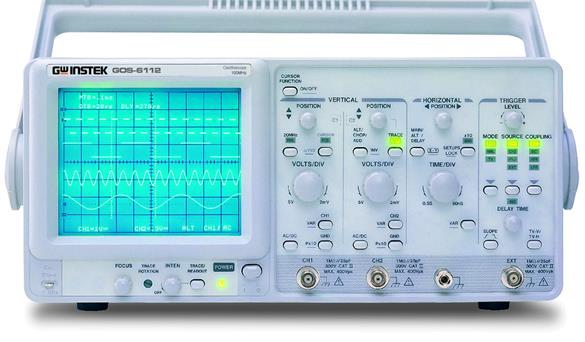

GOS-6103C
100MHz 2通道
0-0
GOS-6100
查看更多
产品叙述 产品规格 配件 订购信息 下载
GOS-6100系列是一款100MHz双信道双扫描便携式示波器，适用于一般用途。基于微处理器的操作系统控制仪器的大部分功能，包括光标读出和数字化面板设置。
用于电压，时间，频率和相位测量的屏幕字母数字读出和光标功能提供了非凡的操作便利性。高级时基自动调整功能可以通过按钮（GOS-6103 / 6103C）方便地获取波形。十种不同的用户定义仪器设置（GOS-6103 / 6103C）可以保存和调用，不受限制。
垂直偏转系统有两个输入信道。每个信道有11个基本偏转因子，从2mV到5V每个分度。水平偏转系统可提供0.5s至50ns的单次，双次或延迟扫描（延迟扫描，每秒50ms至50ns）。触发系统在垂直偏转系统的整个带宽上提供稳定的触发。
| 规格 | ||||
| CRT | ||||
| 类型 | 6 英吋内附刻度线之方形显示屏 ;标线位置 0%, 10%, 90%, 100% ; 8 x 10 格 (1 格 = 1 公分) | |||
| 磷光质 | P31 | |||
| 加速器电压 | 约 16 kV (GOS-6103/GOS-6103C), 约 12kV (GOS-6112) | |||
| 刻度照明 | 连续可调 (GOS-6103/GOS-6103C) | |||
| Z 轴输入 | 耦合 : DC;感度 : 5V 或以上;最大输入电压 : 30V(直流加交流峰值) 在 1kHz 或以下;频宽 : DC ~ 5MHz | |||
| 垂直系统 | ||||
| 感度 | 2mV ~ 5V/DIV, 共 11 檔 (以 1-2-5 顺序) | |||
| 感度准确度 | < 3% (显示在中间 5格的位置) | |||
| 连续可调垂直感度 | 连续可调至 1/2.5 或小于面板设定值 | |||
| 频宽 (-3dB) | DC ~ 100MHz(2mV/DIV : DC ~ 20MHz) | |||
| 上升时间 | 3.5nS (2mV/DIV : 17.5 nS) | |||
| 讯号延迟 | 可观察前缘 | |||
| 最大输入电压 | 400V (直流加交流峰值) 在 1kHz 或以下 | |||
| 输入耦合 | AC, DC, GND | |||
| 输入阻抗 | 1MΩ+2% // 约 25pF | |||
| 垂直模式 | CH1, CH2, DUAL(CHOP/ALT), ADD, CH2 INV. | |||
| 频宽限制 | 20MHz | |||
| 共模拒斥比 (CMRR) | 50kHz 时为 50:1 或更好 | |||
| 动态范围 | 在 60MHz 时为 8 格；在 100MHz 时为 6 格 (GOS-6112);在 100MHz 时为 8 格 (GOS-6103/GOS-6103C) | |||
| 水平系统 | ||||
| 水平模式 | MAIN(A), ALT, DELAY(B) | |||
| A (主要的) 扫描时间 | 50nS ~ 0.5S/DIV, 连续可调 (UNCAL) | |||
| B (延迟) 扫描时间 | 50nS ~ 50mS/DIV | |||
| 准确度 | + 3% (在 x 10 MAG 为 + 5%) | |||
| 扫描放大 | x 10 (最大扫描时间 5nS/DIV) | |||
| Hold Off 时间 | 可变动 | |||
| 延迟时间 | 1μS ~ 5S | |||
| 延迟抖动 | 1:20000 或更小 | |||
| 交替分离 | 可变动 | |||
| 触发 | ||||
| 触发模式 | AUTO, NORM, TV | |||
| 触发源 | CH1, CH2, LINE, EXT | |||
| 触发耦合 | AC.DC, HFR, LFR | |||
| 触发斜率 | "+" 或 "-" 极性或 TV 同步极性 | |||
| 触发感度 | 模式 | 频率 | 内部 | 外部 |
| AUTO | 10Hz~20MHz | 0.35 DIV | 50 mV | |
| 20MHz~100MHz | 1.5 DIV | 150 mV | ||
| NORM | DC~20MHz | 0.35 DIV | 50 mV | |
| 20MHz~100MHz | 1.5 DIV | 150 mV | ||
| TV | sync signal | 1 DIV | 200 mVpp | |
| TV 讯号同步 | TV-V, TV-H | |||
| 最大外部输入电压 | 400V (直流加交流峰值) 在 1kHz | |||
| 外部输入阻抗 | 1MΩ + 5%, // 约 25pF | |||
| X-Y 操作 | ||||
| 模式 | X 轴 : 可选择 CH1, CH2, EXT;Y 轴 : 可选择 CH1, CH2, CH1 and CH2 | |||
| 感度准确度 | 2mV ~ 5V/DIV+3%; 外部 : 0.1V/DIV+ 5% | |||
| X 轴频宽 | DC ~ 500kHz (-3dB) | |||
| 相位差 | 3o or less from DC ~ 50kHz | |||
| 输出讯号 | ||||
| 触发讯号输出 | 电压 : 约 25mV/DIV into 50Ω频率响应 : DC ~ 10MHz | |||
| 校正端子输出 | 1kHz 方波, 2Vpp+2% | |||
| 光标读值功能 | ||||
| 量测功能 | ΔV，ΔV%，ΔVdB，ΔT，1/ΔT，ΔT%，Δθ | |||
| 分辨率 | 1/100 DIV | |||
| 有效游标范围 | Vertical: + 3DIV ; Horizontal: + 4DIV | |||
| 面板设定显示 | 垂直 : V/DIV(CH1,CH2), UNCAL, ALT/CHOP/ADD, INV, probe factor, AC/DC/GND;水平 : S/DIV(MTB,DTB), UNCAL, x 10MAG, delay time, HO;触发 : source, coupling, slope, level, TV-V, TV-H;其它 : X-Y, lock, save/recall MEM 0-9(GOS-6103 / GOS-6103C) | |||
| 自动量测功能(GOS-6103C) | ||||
| 量测功能 | FREQ, PERIOD, +WIDTH, +DUTY ( + 或 - 极性以触发斜率选择) | |||
| 显示位数 | 最大 6 位数小数 | |||
| 频率范围 | 50Hz ~ 100MHz | |||
| 准确度 | 1kHz ~ 100MHz : +0.01%；50Hz ~ 1kHz : +0.05% | |||
| 量测感度 | >2 格 (量测电源取自 CH1 及 CH2 的同步讯号源) | |||
| 特殊功能 | ||||
| TIME/DIV 自动换档 | Provided (GOS-6103/GOS-6103C) | |||
| 面板设定储存及呼叫 | 10 组 (GOS-6103/GOS-6103C) | |||
| 面板设定值锁定 | Provided | |||
| 使用电源 | ||||
| AC 100V/120V/ 230V + 10%, 50/60Hz | ||||
| 附件 | ||||
| 电源线 x 1,操作手册 x 1,测棒 (10:1/1:1) x 2 | ||||
| 尺寸及重量 | ||||
| 310(宽) x 150(高) x 455(长) mm;约 9 公斤 | ||||
标准配件
使用手册x 1,电源线x 1
GTP-100A-4: 100MHz (10:1/1:1) 切换式被动探棒(每通道一条)
选配配件
GTL-110 测试线BNC-BNC
GTC-001 机架台车, 450(W) x 430(D)mm (120V input socket)
GTC-002 机架台车, 330(W) x 430(D)mm (120V input socket)
