GSP-930

  • 频率范围: 9kHz ~ 3GHz

  • 高频率稳定度: 25ppb (0.025ppm)

  • RBW: 10Hz ~ 10kHz 1-3步进, 10kHz ~ 1MHz 10% 可调步进

  • 相位噪声: -88dBc/Hz @1GHz, 10kHz Offset

  • 内置测量功能: Channel Power, N-dB bandwidth, OCBW, ACPR, SEM, TOI, CNR, CTB, CSO

  • 内置光谱和拓扑显示模式

  • 门控扫描功能

  • 1Hz 分辨率标记计频器

  • AM/FM 解调分析

  • 886MHz 中频输出 ，方便用户扩展外部应用

  • 丰富的接口: USB Host/Device, RS-232, LXI, Micro SD, GPIB (选配)

  • DVI-I 输出， 支持外部高清数字显示

  • 内置前置放大, 50dB 衰减, 顺序编程功能

  • 选配 6GHz 功率传感器, 跟踪源, 电池组

    • 查看更多

产品叙述 产品规格 配件 订购信息 下载

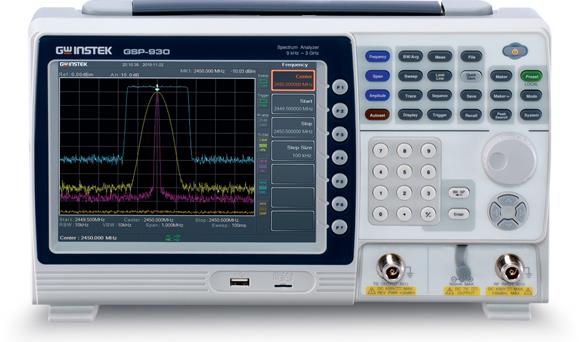

GSP-930是固纬电子最新上市的3GHz频谱分析仪，具备了高稳定度、大尺寸屏幕显示、重量轻、体积小巧等优点。其内建的Topographic与Spectrogram显示功能，大大的提升了应用范围。


GSP-930提供了目前业界少有的高频率稳定度，25ppb (0.025ppm)，且提供高规格的噪声电平-142dBm (前置放大器开启)，让使用者可以更容易的测试小信号。内置的58个RBW档位可以提供用户更灵活的观测信号，Topographic可让GSP-930找出并显示一些较不容易发现的离散、瞬时或调频等信号，Spectrogram则有利于观测频域与时域下，随着时间变化的信号。在量测应用方面，GSP-930除了常见的OCBW, CHPW, N-dB, Jitter外，测试通讯系统时，常见的SEM功能，功率测量，AM/FM分析，以及TOI/CNR/CSO/CTB等功能，让GSP-930适用于更多的应用领域中。

GSP-930加入了更多的人性化操作设计，可降低用户在操作仪器时可能遇到的不顺畅。为了帮助使用者轻松的了解各种测量参数的设定方式与定义，在Limit Line Testing, Sequence Function等较进阶的测试功能中加入了在线帮助功能；广泛使用于屏幕上的ICON图标，可清楚地了解当前的设定与状态，让使用者一目了然的了解目前的测量状态。自动开机功能可在用户预先设定的时间下自动开启GSP-930，除了可以提前热机，以缩短用户的等待时间，也可确保测量结果的准确性。通过/失败判定功能，通过设定的判定条件，帮助用户重复执行Go/No-Go，节约读取数据的时间。顺序编程功能提供用户一个简单的程序编辑功能，用户不需要通过PC就可编辑好所要执行的程序。

GSP-930配备了多样的通讯接口，包括LXI、USB、RS-232C以及GPIB(选配)接口。并提供IVI Driver，可通过LabVIEW或LabWindows/CVI环境进行远程控制软件开发。此外除了内部的内存空间外，还可通过Micro SD插槽以及USB Host接口，将所测量的数据记录/读出。886MHz的IF 输出可提供使用者进行DSP的应用延伸，设计自己所需要的应用电路。具备丰富的通讯接口、人性化的操作设计、大尺寸显示屏幕、重量轻、体积小且具备电池供电模式（1），GSP-930频谱分析仪是一台高科技的测量平台，并可提供客户最大的经济利益.

3G数字频谱分析仪 GSP-930 控制区功能http://v.youku.com/v_show/id_XNjAxOTI0NDU2.html?spm=a2hzp.8253869.0.0

3G数字频谱分析仪 GSP-930 文档操作http://v.youku.com/v_show/id_XNjAxOTI0NDIw.html?spm=a2hzp.8253869.0.0

3G数字频谱分析仪 GSP-930 语言与标记http://v.youku.com/v_show/id_XNjAxOTI0Mjgw.html?spm=a2hzp.8253869.0.0

3G数字频谱分析仪 GSP-930 手动操作测http://v.youku.com/v_show/id_XNjAxOTI0MjM2.html?spm=a2hzp.8253869.0.0

3G数字频谱分析仪 GSP-930 基本信息http://v.youku.com/v_show/id_XNjAxODk4MTU2.html?spm=a2hzp.8253869.0.0

GSP-930频谱分析仪（3GHz）操作简介http://v.youku.com/v_show/id_XNDMzNDgxNDM2.html?spm=a2hzp.8253869.0.0



规格

频率
频率
范围 9 kHz — 3.0 GHz
分辨率 1 Hz
频率参考
准确度 ±[(最后一次调整期间 X 老化率) + 频率温度稳定度 + 电源电压稳定度
老化率 ±2 ppm max. 最后一次调整后的一年
频率温度稳定度 ±0.025 ppm 0   — 50 °C
电源电压稳定度 ±0.02 ppm
频率读出精度
起始,   停止, 中心, 标记 ±(标记频率显示 X 频率参考精度 + 10% x RBW +  频率分辨率1)
扫描点 601 Span > 0
　 6 — 601 Span = 0
标记频率计数器
分辨率 1 Hz, 10 Hz, 100 Hz, 1 kHz
准确度 ±(标记频率显示 X 频率参考精度 + 计数器分辨率) RBW/Span >=0.02 ;
Mkr level to DNL>30 dB
频率跨度
范围 0 Hz (zero span), 100 Hz — 3 GHz
分辨率 1 Hz
准确度 ±   频率分辨率1
相位噪声
载波偏移 Fc =1 GHz; RBW = 1 kHz, VBW = 10 Hz;Average ≥ 40
10 kHz <-88 dBc/Hz 典型值2
100 kHz <-95 dBc/Hz 典型值
1 MHz <-113 dBc/Hz 典型值
分辨率带宽 (RBW) 滤波器
滤波器带宽 10 Hz — 3 kHz  1-3-10 步进 -3dB   带宽;总共: 6 滤波器
　 10 kHz — 1 MHz, 10% 步进 -3dB   带宽;最小. RBW = 10 kHz @ zero span;总共: 49 滤波器
准确度 ± 8%, RBW ≥ 750 kHz 标称3
　 ± 5%, RBW < 750 kHz  标称
形状因子 < 4.5:1 正常带宽比: -60dB:-3dB
视频带宽 (VBW) 滤波器
滤波器带宽 1 Hz — 1 MHz  1-3-10 步进 -3dB   带宽
[1] 频率分辨率 =   频宽/(扫描点数 - 1)
[2]本数据表里的典型规格是指， 超过20°C—30°C的温度范围，80%的单位性能可展现，95%的可靠度。不在产品保修范围内。
[3] 标称值表示预期的性能。不在保修范围内。

幅度
幅度范围
测量范围 100 kHz — 1 MHz 显示平均噪声电平(DANL) —18 dBm
1 MHz — 10 MHz DANL   — 21 dBm
10 MHz — 3 GHz DANL   — 30 dBm
衰减
输入衰减范围 0   — 50 dB, 1 dB 步进 自动或手动设置
最大输入安全电平
平均总功率 ≥ +33 dBm 输入衰减≥10 Db
直流电压 ± 50 V
1 dB 增益压缩
第一混频器的总功率 > 0 dBm 典型;Fc ≥50 MHz; 前置放大关闭
在前置放大总功率 > -22 dBm 典型;Fc ≥50 MHz; 前置放大开启；混频器功率电平 (dBm)= 输入功率 (dBm)-衰减值 (dB)
显示平均噪声电平(DANL)
前置放大关闭 0 dB attenuation; RBW 10 Hz; VBW 10 Hz; span 500 Hz; reference level = -60dBm; 轨迹平均≥ 40
9 kHz — 100 kHz < -93 dBm,
100 kHz — 1 MHz < -90 dBm - 3 x (f/100 kHz) dB 标称
1 MHz — 10 MHz < -122 dBm
10 MHz — 3 GHz < -122 dBm
前置放大开启 0 dB attenuation; RBW 10 Hz; VBW 10Hz; span 500 Hz; reference level = -60dBm; 轨迹平均 ≥ 40
100 kHz — 1 MHz < -108 dBm - 3 x (f/100 kHz) dB
1 MHz — 10 MHz < -142 dBm 标称
10 MHz — 3 GHz < -145 dBm + 3 x (f/1 GHz) dB
 注：显示平均噪声电平规格不包含杂散响应
显示电平范围
刻度 对数,   线性
单位 dBm, dBmV, dBuV, V, W
标记电平读数 0.01 dB 对数刻度
　 0.01 % 的参考电平 线性刻度
显示模式 轨迹,   拓扑, 光谱 单 / 分割视窗
轨迹数量 4
检波方式 Positive-peak, negative-peak, sample, normal, RMS(not Video) 每个轨迹可分别设置
轨迹功能 清除& 写入, 最大值/最小值保持, 查看, 隐藏, 平均
绝对幅度精度
绝对点 Center=160 MHz ; RBW 10 kHz; VBW 1 kHz; span 100 kHz; 对数刻度; 1 dB/div; peak detector; 20 to 30°C; signal 0 dBm
前置放大关闭 ± 0.3 dB Ref level 5 dBm; 10 dB RF attenuation
前置放大开启 ± 0.4 dB Ref level 5 dBm; 0 dB RF attenuation
频率响应
前置放大关闭 Attenuation: 10 dB; Reference: 160 MHz; 20 to 30°C
100 kHz — 2.0 GHz ± 0.5 dB
2.0GHz   — 3.0 GHz ± 0.7 dB
前置放大开启 Attenuation: 10 dB; Reference: 160 MHz; 20 to 30°C
1 MHz — 2.0 GHz ± 0.6 dB
2.0GHz — 3.0 GHz ± 0.8 dB
衰减开关的不确定性
衰减设置 0  — 50 dB  1 dB 步进
不确定 ± 0.15 dB reference: 160 MHz, 10dB attenuation
RBW   滤波器开关的不确定性
10 Hz to 1 MHz ± 0.15 dB reference : 10 kHz RBW
测量电平不确定性
整体幅度准确度 ± 1.5 dB 20  — 30°C; frequency > 1 MHz; Signal input 0 — -50 dBm; Reference level 0 — -50 dBm; Input attenuation 10 dB;RBW 1 kHz; VBW 1 kHz; after cal; Preamp Off
　 ± 0.5 dB 典型
杂散响应
二次谐波截取 　 前置放大关闭; 输入信号 -30dBm; 0 dB 衰减
　 +35 dBm 典型; 10 MHz < fc < 775 MHz
+60 dBm 典型; 775 MHz ≤ fc < 1.5 GHz
三阶截获 　 前置放大关闭; 输入信号 -30dBm; 0 dB 衰减
　 > 1dBm 300 MHz — 3 GHz
输入伪噪声 < -60 dBc 第一个混频器的信号电平 -30 dBm ; 20 — 30°C
残余反应 (固有) <-90 dBm 输入终端; 0 dB 衰减; 前置放大关闭
扫描
扫描时间
范围 22 ms — 1000 s Span > 0 Hz
　 50 us — 1000 s Span = 0 Hz;最小分辨率 = 10 us
扫描模式 持续;   单次
触发源 自由运行; 视频; 外部
触发沿 上升沿或下降沿
RF 前置放大器
频率范围 1 MHz — 3 GHz
增益 18 dB  标称(标准安装)
前面板输入/输出
RF 输入
接口类型 N-type female
阻抗 50 ohm, 标称
VSWR <1.6 :1 300 kHz — 3 GHz; Input attenuator ≥ 10 dB
选配件电源供应
接口类型 SMB male
电压/电流 DC +7V / 500 mA max 输出短路保护
USB Host
接口类型 A plug
协议 Version 2.0 支持全/高/低速
MicroSD   卡槽
协议 SD 1.1
支持的卡 MicroSD, MicroSDHC 最大支持 32GB 容量

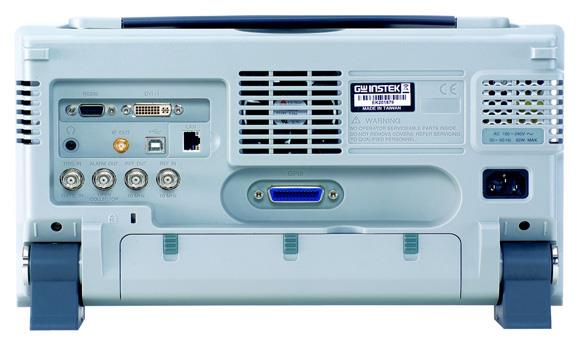

后面板   输入/输出
参考输出
接口类型 BNC female
输出频率 10 MHz
输出幅度 3.3V CMOS
输出阻抗 50 ohm
参考输入
接口类型 BNC female
输入参考频率 10 MHz
输入幅度 -5 dBm — +10 dBm
频率锁定范围  在± 5 ppm 的输入参考频率
报警输出
接口类型 BNC female; Open-collector
触发输入/ 门控扫描输入
接口类型 BNC female
输入幅度 3.3V CMOS
开关 自动选择功能
LAN TCP/IP 接口
接口类型 RJ-45
Base 10Base-T; 100Base-Tx; Auto-MDIX
USB Device
接口类型 B plug 仅用于远程控制; 支持 USB TMC
协议 Version 2.0 支持 全速/高速
中频输出
接口类型 SMA female
阻抗 50 ohm 标称
中频频率 886 MHz 标称
输出电平 -25 dBm 10 dB 衰减; RF 输入: 0 dBm @ 1 GHz;
耳机输出
接口类型 3.5mm   立体声插孔, 有线单声道操作
视频输出
接口类型 DVI-I ( 集成模拟和数字) , Single Link 兼容 VGA 、 HDMI 标准
RS232   接口
接口类型 D-sub 9-pin female Tx,Rx,RTS,CTS
GPIB   接口 (选配)
接口类型 IEEE-488   总线连接
交流电源输入
电源 AC 100 V — 240 V, 50 / 60 Hz 自动选择范围
电池 (选配)
电池 6 cells, Li-Ion rechargeable, 3S2P UN38.3 认证
电压 DC 10.8 V
容量 5200 mAh / 56Wh
常规
内部数据存储 16 MB 标称
功耗 <65 W
预热时间 < 30 minutes
温度范围 +5 °C — +45 °C 工作
　 -20 °C — + 70 °C 存储
重量 4.5 kg (9.9 lb) Inc. all options (标配+TG+GPIB+电池)
尺寸 210 x 350 x 100 (mm) 大约8.3 x 13.8 x 3.9 (in)

点击下载

点击下载

标准配件

快速手册

使用手册CD

电源线 *1


选购配件

PWS-06, RF 功率计

GSC-009, 可携式背包

GRA-415, 机架面板


OPT.01:跟踪源

OPT.02:电池组

OPT.03:GPIB介面


跟踪源 (选配)
频率范围 100 kHz — 3 GHz
输出功率 -50 dBm—o 0 dBm  0.5 dB 步进
绝对精度 ± 0.5 dB @160 MHz, -10 dBm, 源衰减 10 dB, 20 — 30°C
输出平坦度 参考电平  — 160 MHz, -10 dBm
100 kHz — 10 MHz ± 1 dB
10 MHz — 3 GHz ± 1 dB
输出电平转换不确定性 ± 0.8 dB 参考电平-10 dBm
谐波 < -30 dBc 典型, 输出电平 = -10 dBm
反向功率 +30 dBm 最大.
接口类型 N-type 母头
阻抗 50 ohm 标称
输出驻波比 < 1.6:1 300 kHz — 3 GHz, 源衰减 ≥ 12 dB


USB 功率传感器 (选配)
类型 平均功率传感器 型号: PWS-06
表接口 USB 线接到 GSP930 前面板的USB Host
接口类型 N-type 公头, 50 ohm 标称
输入驻波比 1.1: 1 典型
1.3: 1 最大
输入频率 1 — 6200 MHz
电平 -32 — +20 dBm
最大. 输入安全功率 ≥ 27 dBm
功率测量部确定性@ 25 °C -30 dBm — +5 dBm:
1 MHz — 3GHz: ±0.10 dB 典型 ±0.30 dB 最大.
3 GHz — 6 GHz: ±0.15 dB 典型 ±0.30 dB 最大.
+5 dBm — +12 dBm:
1 MHz —3GHz: ±0.15 dB 典型 ±0.30 dB 最大.
3 GHz — 6 GHz: ±0.15 dB 典型 ±0.30 dB 最大.
+12 dBm to +20 dBm:
1 MHz —3GHz: ±0.20 dB 典型 ±0.40 dB 最大.
3 GHz — 6 GHz: ±0.20 dB 典型 ±0.40 dB 最大.
功率测量不确定度 @ 0 to 25 °C -30 dBm — +5 dBm:
1 MHz —Hz: ±0.25 dB 典型
3 GHz — 6 GHz: ±0.25 dB 典型
+5 dBm — +12 dBm:
1 MHz — 3GHz: ±0.20 dB 典型
3 GHz — 6 GHz: ±0.20 dB 典型
+12 dBm — +20 dBm:
1 MHz — 3GHz: ±0.35 dB 典型
3 GHz — 6 GHz: ±0.30 dB 典型
线性@ 25 °C ±3 %
测试速度 100 ms 低噪声模式 典型
30 ms 快速模式
