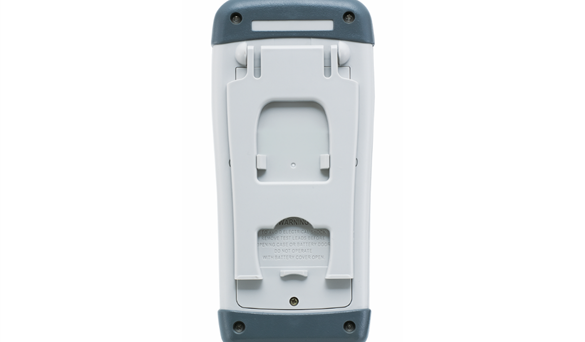

LCR-1000 掌上型LCR表

  • 2.8”TFT 触摸屏

  • 主显示器和辅助显示器50,000计数分辨率

  • 0.2%基本精度

  • 6或8个可选测试频率(与型号有关)

  • 可提供15种测量组合

  • 可选择的测试电平:AC 0.3V/0.7V/1Vrms和DC+/-1V

  • 可选测量速度: 快10次/秒,慢2.5次/秒

  • 自动元件类型识别和测量的自动LCZ模式

  • 数据保持

  • 用于远程通信的USB-HID/USB-VCOM接口

  • 数据记录软件可用

  • 查看更多

产品叙述 产品规格 配件 订购信息 下载

固纬电子推出全新 LCR-1000 系列,这是一款手持式LCR 表,具有自动实时测试功能。该系列采用TFT-LCD,提供 0.2% 的基本精度。用户可以选择使用按钮或触摸屏操作。该系列不仅测量精度高,使用更加便利。适用于精密测试,包括维修测试、零部件生产、学校/研究机构,甚至品质检测。

LCR-1000 系列包括 2个型号。LCR-1100 提供高达 100kHz 的测试频率,LCR-1010 提供高达 10kHz 的测试频率。该系列提供可选的测试电压(0.3/0.7/1.0Vrms)和等效电路( 串联/并联),以自动测量电容、电感、电阻、电抗、阻抗、品质因数、损耗因数、相位和直流电阻。

LCR-1000 系列在主参数和辅助参数均为 50,000 位数显示,基本精度为0.2%,支持2线或5线测量。此外,该系列还提供了比较功能和数据保持功能,以满足不同类型组件的各种测试和测量要求。

全系列都配备了 USB-HID 和 USB-VCOM 接口。提供了一个简单实用的免费 PC 软件,并提供了远程控制指令(与 SCPI 兼容 ),供用户编写自己的个人软件,以满足数据采集的需要。

型号

LCR-1100

LCR-1010

测试频率

50/100/120Hz/1k/2k/10k/50k/100kHz 50/100/120Hz/1k/2k/10kHz

显示

主显/副显 : 50,000 counts

输出阻抗

100Ω

基本精度

0.2%

测试速度

快速10次/秒,慢速2.5次/秒

测试信号电平

0.3V/0.7V/1.0Vrms 可选

测试参数

C-D, C-Q, C-R, L-D, L-Q, L-R, L-Rdc, R-Q, R-X, R-Rdc, Rdc, Z-D, Z-Q, Z-θr, Z-θd

等效电路

串/并联可选

点击下载

用户手册、安全说明、可充电电池(LCR-305)、开尔文夹子(LCR-101)、短路棒(LCR-100)、Type A-C型USB Cable(LCR-205)、便携包(LCR-503)、镊子测试夹具(LCR-108)

LCR-1100   100kHz手持式LCR表

点击购买

LCR-1000折页
2024-01-11
LCR-1000折页 1.45M 下载
