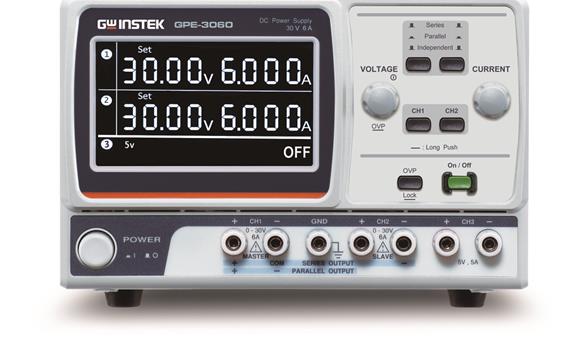

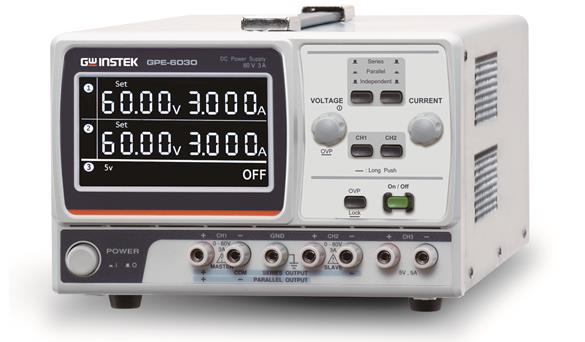

GPE-3060/6030

  • 1/2/3独立隔离输出通道

  • GPE-3060提供CH1/CH2:0~30V/0~6A输出;CH3在5A时支持5.0V

  • GPE-6030支持CH1/CH2:0~60V/0~3A输出;CH3在5A时支持5.0V

  • 串联/并联跟踪功能

  • 编程分辨率/测量分辨率:

  • 电压(4digits):10mV(GPE-3060)/20mV(GPE-6030)

  • 电流(4digits):2mA(GPE-3060)/1mA(GPE-6030)

  • 输出开/关功能

  • 简单模拟控制接口

  • 多种保护装置，如过压和过载保护功能

    • 查看更多

产品叙述 产品规格 配件 订购信息 下载

GPE-3060/6030是高分辨率线性直流电源，主要目标是取代现有的 GPC-3060D/6030D。GPE-3060/6030提供 385W 的输出功率，并具有三个独立的隔离输出通道。GPE-3060:0~30V 和 0~6A 的 CH1/CH2 输出，GPE-6030:0~60V 和 0~3A 的CH1/CH2 输出。这两种型号的 CH3 具有5.0V 的输出(@5A 时)。
串/并联操作功能。GPE-3060/6030 除了每个通道之间的独立输出外，还具有串并联自动连接跟踪功能。通过并联或串联功能,电源的输出可以控制在 30V/12A(并联)(GPE-3060)或 120V/3A(串联)(GPE-6030),此功能可用于 CH1/CH2。
在高分辨率方面,GPE-3060 提供 10mV/2mA,GPE-6030 提供 20mV/1mA。GPE-3060/6030 采用新型混合电源设计,与传统线性电源的功率相比,可节省13% 的功耗,在体积和重量上也显著降低。
 型号 GPE-3060 / GPE-6030
 通道 CH1&CH2 CH3
 输出 电压 0 ~ 30.00V*2 (GPE-3060)
0 ~ 60.00V*2 ( GPE-6030)		 5V,±5%
　 电流 0 ~ 6.000A*2 (GPE-3060)
0 ~ 3.000A*2 ( GPE-6030)		 5A
　 电压/电流(MAX) 32V, 6.2A (GPE-3060)
62V, 3.2A (GPE-6030)		 　
 负载调整率 电压 ≤0.01%+5mV                                                      ≤0.02%+5mV (≥10A) ≤5mV
　 电流 ≤0.1%+3mA 　
 线路调整率 电压 ≤0.01%+3mV ≤3mV
　 电流 ≤0.1%+3mA 　
 纹波&噪声 固定电压 ≤1mVrms (5Hz-1MHz) ≤1mVrms(5Hz-1MHz)
　 固定电流 ≤2mArms 　
设定/回读分辨率 电压(4digits)

10mV (GPE-3060)

20mV (GPE-6030)

 　
　 电流(4digits) 2mA (GPE-3060) / 1mA (GPE-6030)  　
设定/回读精度 电压 ±(0.1% of reading+30mV) (4digits)
±(0.1% of reading+200mV) (3digits)
  		 　
　 电流 ±(0.3% of reading+10mA) (4digits)
±(0.3% of reading+20mA) (3digits) 		 　
 恢复时间   ≤100ms
(50% load change, minimum load 0.5A)		 ≤100ms
跟踪操作 Series Regulation

Tracking error:

≤ 0.1% +10mV of Master (GPE-3060)

≤ 0.2% +20mV of Master (GPE-6030)
(No Load, with load add load regulation
≤ 200mV)

 --
　 　 Line : ≤0.01% + 5mV 　
　 　 Load : ≤ 200mV 　
　 Parallel Regulation Line：≤ 0.01% + 3mV 　
　 　 Load : ≤ 0.01% + 5mV
≤ 0.02% + 5mV (≥10A)		 　
　 Ripple & Noise ≤2mVrms(5Hz~1MHz) 　
 OVP 电压

OFF,ON (1V ~ 35.0V) (GPE-3060)

OFF,ON (1V ~ 65.0V) (GPE-6030)

 5.5V
　 分辨率 1V --
　 设定精度 ≤±1V 　
 保护 OVP ● 　
 特点 显示 4.3”monochrome LCD
　 通道间隔离 ●
　 独立输出 ●
　 按键锁 ●
　 智能散热风扇 ●
　 电源开/关状态设置 ●
　 EXT I/O 控制 ●
 电源 功耗 680W
　 AC 输入 100V/120V/220V/230Vac±10%, 50/60Hz
 尺寸/重量   210 (W) x 155 (H) x 362 (D) mm, 10kg

点击下载

点击下载

电源线

测试线:GTL-104Ax3

欧洲测试线:GTL-204Ax3，GTL-201Ax1

GPE-3060  3通道385W线性直流电源

GPE-6030  3通道385W线性直流电源
