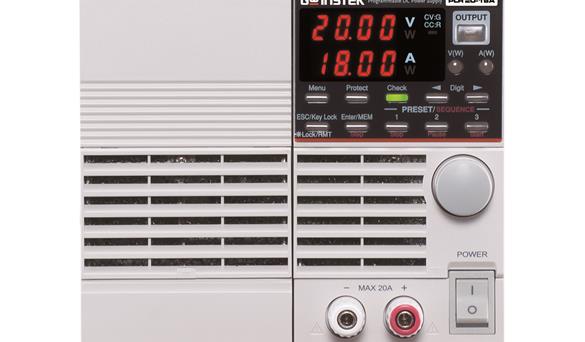

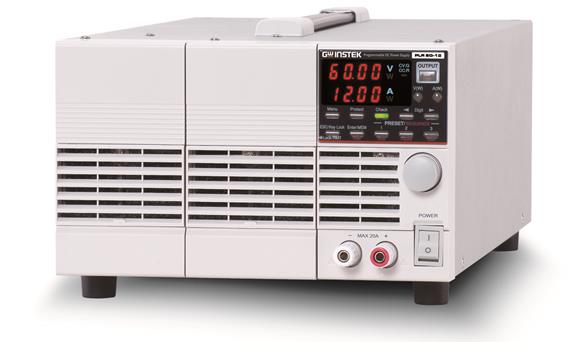

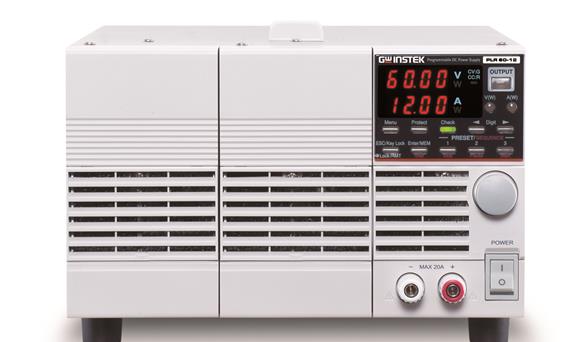

PLR系列(开关式)

  • 额定输出电压:20V/36V/60V

  • 输出功率:360W/720W

  • 低纹波低噪声(0.5mVrms/10mArms)

  • 快速恢复时间(100us)

  • 为100-240VAC的交流输入配备功率因素校正电路

  • 串行连接最多2个单元并行连接最多3个单元

  • 选择电压电流的设置位数(粗调/细调)

  • 面板锁定功能/3套预设功能

  • 输出定时器功能(范围从1min到1000h59mins)

  • CC优先功能(防止电流冲突)

  • PC编辑的序列功能(最大步进1000 /最小步进50ms)

  • 保护:OVP,UVP,OCP,遥感(终端打开)

  • 外部模拟控制功能

  • PC远程界面:标准:RS-232;选配的:GPIB/USB/LAN

  • 查看更多

产品叙述 产品规格 配件 订购信息 下载

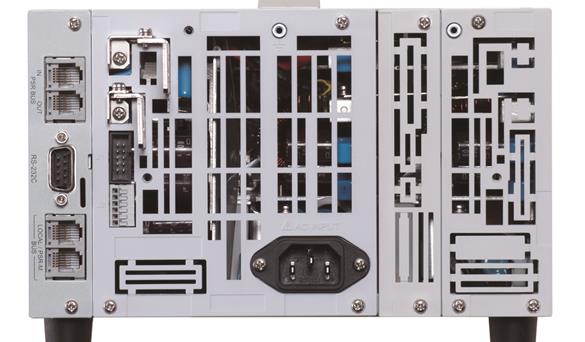

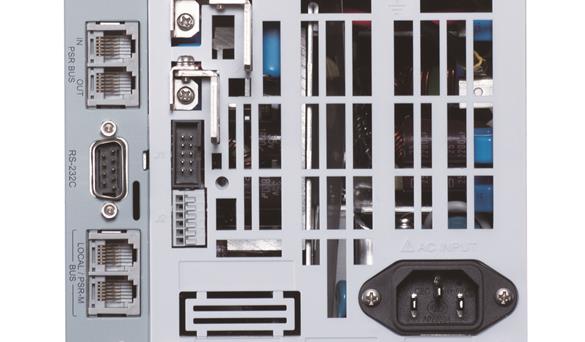

      固纬最新推出的PLR 系列共有6 个机种,输出电压范围分别为20V/36V/60V,而输出功率分别为360W 和720W。透过外部串联或是并联的连接方式,以提高整体的输出电压或输出电流,针对同机种的机器可提供2 台串联或3 台并联 。PLR 系列提供三组默认功能键可储存经常使用的电压及电流参数, 使用者可以快速的进行呼叫/储存;此外序列编程功能,可以透过计算机来执行序列参数编辑,此序列编程的参数是由一连串的电压和电流步阶组合而成, 经由RS232C(标配), LAN/USB(选配)或 GPIB/USB(选配) 接口来进行PC端序列编程数据的传输至电源供应器内部存储器,此功能经常被运用来建立标准的测试流程,以验证待测体在快速变化条件下其特性的状态。PLR 系列具有过电压及过电流保护,当保护被触发启动时,电源供应器的输出功能将被关闭,以保护待测体,另外在背板所提供的模拟监视(标配)与模拟控制(选配)功能,可用来监控或控制其电源供应器的输出。

      PLR 系列是一种混合型的电路设计,它集成了线性式(Linear)和交换式(Switching)两者电路的架构所组合而成的。交换式(Switching)电路的优点是高功率密度,而线性电路具有低噪声,低纹波和快速的电压恢复时间等优异的特性。PLR 系列结合线性和交换式电路的所有优点,不仅拥有小巧的尺寸、重量轻、低纹波,亦具有快速的电压恢复时间约100us。快速电压恢复时间可以让电源供应器提供较稳定的输出电压,因此适合较大负载电流变化的测试单体(DUT)来使用。PLR 系列提供启动电流优先功能来防止输出瞬间的电压及电流过冲问题,特别适合使用在LED 及二极管等负载测试。

      PLR 系列满足各种工业外围产品相关的测试,包括半导体设备及汽车电子组件等的可靠性试验、耐久性试验和电子组件的老化试验等,以提高各终端产品的质量和可靠性。




快速选型

型号 电流 电压 功率 功能 标配接口
PLR 20-18 18A 20V 360W 开关 RS232
PLR 20-36 36A 20V 720W 开关 RS232
PLR 36-10 10A 36V 360W 开关 RS232
PLR 36-20 20A 36V 720W 开关 RS232
PLR 60-6 6A 60V 360W 开关 RS232
PLR 60-12 12A 60V 720W 开关 RS232





详细规格
  PLR20-18 PLR20-36 PLR36-10 PLR36-20 PLR60-6 PLR60-12
额定输出
电压 0V~20V 0V~20V 0V~36V 0V~36V 0V~60V 0V~60V
电流 0~18A 0~36A 0~10A 0~20A 0~6A 0~12A
功率 360W 720W 360W 720W 360W 720W
例(CV)
线性 3mA 3mA 3.8mA 3.8mA 5mA 5mA
负载 2mA 2mA 2.8mA 2.8mA 4mA 4mA
例(CC)
线性 5mA 5mA 5mA 5mA 5mA 5mA
负载 5mA 10mA 1mA 5mA 1mA 5mA
波&噪声(噪声带宽=20MHz;波纹带宽=1MHz)
CV P-P 30mVp-p 30mVp-p 30mVp-p 30mVp-p 30mVp-p 30mVp-p
CV rms 0.5mVrms 0.5mVrms 0.5mVrms 0.5mVrms 0.5mVrms 0.5mVrms
CC rms 10mArms 10mArms 5mArms 10mArms 5mArms 5mArms
回读精度(23℃±5℃,预热30分钟后)
电压 ±(0.1%rdg+2digits) ±(0.1%rdg+2digits) ±(0.1%rdg+2digits)
电流 ±(0.5%rdg+2digits) ±(0.5%rdg+2digits) ±(0.5%rdg+2digits)
功率 ±(0.7%rdg+1.5F.S.) ±(0.7%rdg+1.5F.S.) ±(0.7%rdg+1.5F.S.)
设置精度(23℃±5℃,预热30分钟后)
电压 ±(0.5%SETg+0.5%F.S.) ±(0.5%SETg+0.5%F.S.) ±(0.5%SETg+0.5%F.S.)
电流 ±(1%SETg+1%F.S.) ±(1%SETg+1%F.S.) ±(1%SETg+1%F.S.)
响应时间
上升时间(输出电压:10%90%FS) 50ms/50ms;无负载/额定负载 50ms/50ms;无负载/额定负载 50ms/50ms;无负载/额定负载
下降时间(全负载)(输出电压:10%90%FS) 50ms 50ms 150ms
下降时间(无负载) (输出电压:10%90%FS) 250ms 250ms 600ms
负载瞬时恢复时间  (负载从50100%) 100us 100us 100us
设置分辨率
电压 10mV 10mV 10mV
电流 10mA 10mA 10mA
测量分辨率
电压 10mV 10mV 10mV
电流 10mA 10mA 10mA
串并联性能
并联操作 最多3个单元 最多3个单元 最多3个单元
串联操作 最多2个单元 最多2个单元 最多2个单元
保护功能
OVP 范围设定:10%~110%F.S.分辨率设定:最低显示分辨率的10倍                   当输出电压超过设定的OVP值时激活:硬件检测
OCP 范围设定:  5%~110%F.S.分辨率设定:最低显示分辨率的10倍                   当输出电流超过设定的OCP值时激活:软件检测
UVP 范围设定: -1V~110%F.S.分辨率设定:最低显示分辨率的10倍                   当输出电压低于设定的UVP值时激活:软件检测
环境条件
操作温度 0℃~40℃
存储温度 ﹣20℃~60℃
操作湿度 30%~85%RH(非冷凝)
存储湿度 20%~85%RH(非冷凝)
读取回温系数
电压 ±100ppm/℃
电流 ±100ppm/℃
其他
功率消耗 570VA 1100VA 520VA 1050VA 510VA 1000VA
功率因数 0.99 0.99 0.99 0.99 0.99 0.99
冷却方法 强制冷却:风扇速度与内部散热片的温度成比例
电源 单相100VAC至240VAC,50HZ到60HZ
接口 RS-232C(标配);GPIB/USB/LAN(选配)
模拟控制 可以
外形尺寸&重量 139.5(H)X 140(W)X 415.5(D)约5.2kg 139.5(H)X 210(W)X 415.5(D)约7.5kg 139.5(H)X 140(W)X 415.5(D)约5.2kg 139.5(H)X 210(W)X 415.5(D)约7.5kg 139.5(H)X 140(W)X 415.5(D)约5.2kg 139.5(H)X 210(W)X 415.5(D)约7.5kg
规格如有局部变更,恕不另行通知

点击下载

附件
用户手册(CD)x1,电源线x1,后置输出端盖x1,螺栓(套)x1(六角螺栓P-3x2,平垫圈x2,六角螺母x2)
输出接地线x1,M4小螺丝垫圈x1,M3小 螺丝垫圈x1,M3大螺丝垫圈x2
选配附件
PLR-GU       GPIB/USB接口卡           GTL-246   USB线(1.2m)
PLR-LU        LAN/USB 接口卡           GTL-248   GPIB线(2.0m)
PLR-ARC      外部模拟控制接口卡      GTL-251   GPIB-USB-HS(高速)
PLR-001      并联专用排线(2-3台用)  GRJ-1101  模块连接线(0.5m)
PLR-002      串联专用排线                GRJ-1102  模块连接线(1.5m)
GRA-427     机架安装附件(EIA+JIS)


PLR 20-18 (0~20V/ 0~18A / 360W) 低噪声直流电源

PLR 20-36 (0~20V/ 0~36A / 720W) 低噪声直流电源

PLR 36-10 (0~36V/ 0~10A / 360W) 低噪声直流电源

PLR 36-20 (0~36V/ 0~20A / 720W) 低噪声直流电源

PLR 60-6   (0~60V/ 0~6A / 360W)   低噪声直流电源

PLR 60-12 (0~60V/ 0~12A / 720W) 低噪声直流电源
