PEK-190电机控制模块

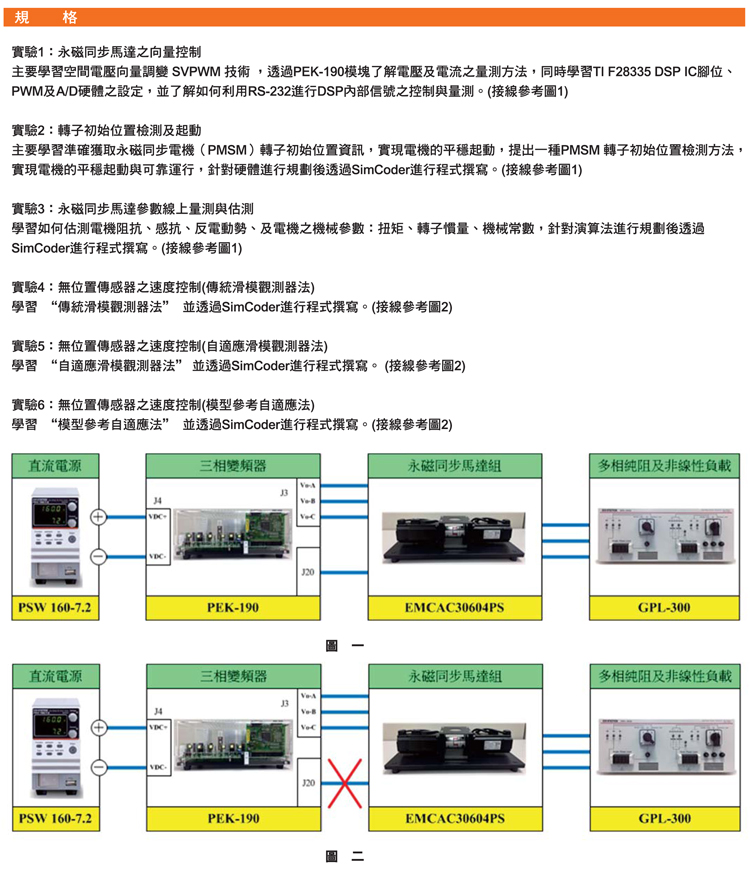

  • 实现电机拖动各实验,从向量控制到启动位置检测、再到在线参数量测,还有无位置传感器三种的控制方法等实验

  • 硬件电路上的测试点,提供真实波行呈现,可与原理、仿真相互验正

  • 提供电力电子之分析、设计、仿真与实作验证

  • 可与PC端联机,实时观测DSP内部波形、并可实时控制内部参数

  • 可让DSP代码撰写的基础学员能轻松完成程序撰写,快速进入数位控制颌域

  • 提供完备的实验教材、教具各电路图档、DSP硬体规划方法、设定及程序烧录方法、详尽的实验电路原理与设计

  • 查看更多

产品叙述 产品规格 配件 订购信息 下载

永磁同步马达广泛使用于自动化生产机具、工业及商业动力供应、冷冻空调之制冷与压缩机马达、电动车、绿能相关发电等,具备庞大市场,其驱动与控制直接决定了系统之性能与效率,为发展此类产品成功与否之关键技术。

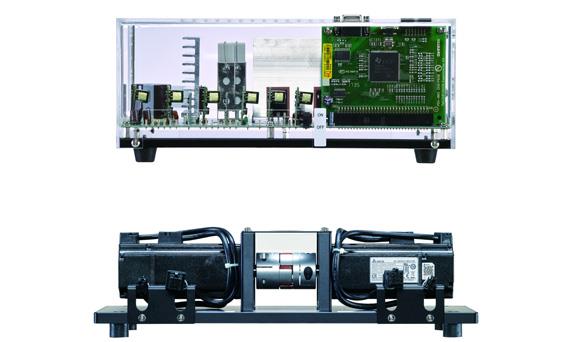

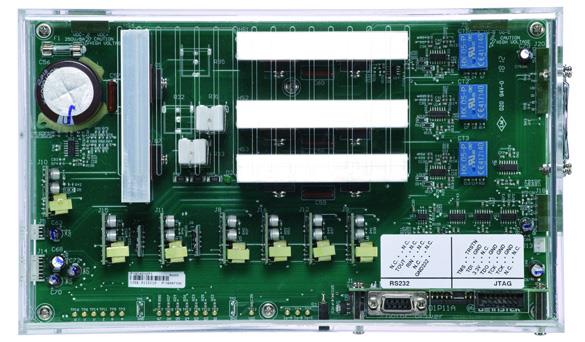

PEK-190模块不仅提供马达驱动之变频器外,也提供永磁同步马达组(电动机及发电机),让使用者能够经由分析、设计、模拟、电路制作、程式撰写、实作验证等过程,彻底了解PMSM之驱动控制技术。

更多详细信息,请参阅PEK-190 Datasheet。

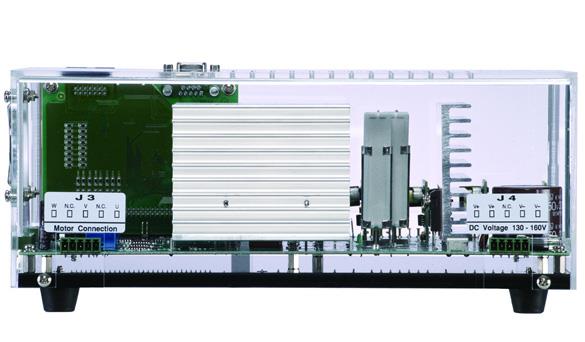

PEK-190 三相永磁同步马达驱控开发套件

标准配件:

光碟片(内含PSIM范例档及使用手册)、端子、RS-232通讯线



选购配件:
PEK-003具隔离RS-232介面之TMS320F28335实验板
PEK-005(A)多组输出辅助电源
PEK-006具隔离之JTAG仿真适配器



* 数位控制模块必要配件:PEK-005(A) × 1 及PEK-006 × 1

PEK-190 三相永磁同步马达驱控开发套件 标准配件:光碟片(内含PSIM范例档及使用手册)、端子、RS-232通讯线
PEK-190 三相永磁同步马达驱控开发套件 标准配件:光碟片(内含PSIM范例档及使用手册)、端子、RS-232通讯线 怎么买?
使用手册
PEK-190使用手册
2018-11-26
使用手册 PEK-190使用手册 14.94M 下载
使用手册
PEK-190使用手册(中文)
2018-11-26
使用手册 PEK-190使用手册(中文) 10.22M 下载
