APS-1102

  • 5.7寸超大LCD屏幕

  • 输出能力：750VA（对于100V交流输入）/1KVA（对于200V交流输入）

  • 输出模式：AC 和AC+DC模式，与四种信号源任意组合

  • 信号类型：内部（INT），外部（EXT），内部+外部（ADD）和同步（SYNC）

  • 任意波输出

  • 外部信号功率放大器

  • 测量功能：电压、电流、功率、功率因数、CF和谐波电流

  • 支持电容输入负载

  • 可编程的序列输出模式

  • 限制功能（上限/下限）

  • 30组保存/调取内存容量

  • 输出On/Off功能

  • USB接口远程控制功能

    • 查看更多

产品叙述 产品规格 配件 订购信息 下载

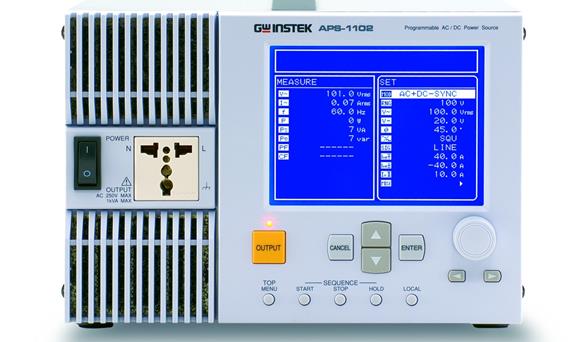

APS-1102它不仅是高精度交流/直流电源，还是一个具有功能强大的电源分析功能，可以对电源、电子设备、元件和模组的特性进行测试和分析。除了提供交流/直流电源，APS-1102提供可程式设定功能来模拟不同的电源输出。根据测试要求可以进行瞬切，频率扫描、电压扫描以及任意波编辑。输出模式包括两种主要模式，AC和AC+DC。每种模式可以与任意四种信号源组合，分别是内部（INT）、外部（EXT）、内部+外部（ADD）以及同步（SYNC），这样可以提供自由灵活的电源设置。测量内容包括电压、电流、功率、频率、负载功率因数、负载振幅因数和谐波电流，透过这些参数可以对输出状态进行即时监测。另外，还可以对启动电容负载后产生的浪涌电流进行测量。所有回读和设置参数都同步显示在5.7寸LCD荧幕上，APS-1102A包含多功能且易操作的软体，经由USB介面来执行面板参数设定功能的远端控制、序列编辑和执行、任意波编辑。前面板上的通用交流电源输出插座，适用于大部分国家。



规格
MAXIMUM OUTPUT CAPACITY
AC INPUT(100～180V) 750VA
　 INPUT(180～250V) 1000VA
DC  INPUT(100～180V) 750W
　 INPUT(180～250V) 1000W
OUTPUT VOLTAGE
AC 100V 0.0V～135.0V
　 200V 0.0V～270.0V
DC 100V -190.0V～+190.0V
　 200V -380.0V～+380.0V
OUTPUT MAX. CURRENT
AC 100V 10A
　 200V 5A
DC 100V 10A
　 200V 5A
OUTPUT MAXIMUM PEAK CURRENTS
　 100V 40Apk
　 200V 20Apk
FREQUENCY
　 SETTING RANGE 1.0Hz～550.0Hz
　 SETTING ACCURACY ±100ppm
WAVEFORM
　 SINE WAVE ,SQUARE WAVE,ARBITRARY WAVE(UP TO 16 TYPES CAN BE SAVED)
　 OUTPUT DISTORTION RATE 0.5% MAX(50HZ/60HZ)
LINE VOLTAGE REGULATION
　 POWER INPUT VOLTAGE 100V/120V/230V,no load ,rated output
LOAD VOLTAGE REGULATION RATE
　 0.5% MAXIMIM(At output terminal under no load and rated resistance load)
MEASUREMENT
　 RANGE RESOLUTION ACCURACY
FREQUENCY COUNTER 1.0 ～550.0 Hz 0.1Hz ±100ppm(1.0 Hz to 550.0Hz)
RMS Volt-Meter(AC+DC) Full Scale 100V：225.0Vrms 0.1Vrms ±0.5% of the full scale
　 Full Scale 200V：450.0Vrms 0.1Vrms ±0.5% of the full scale
RMS Amp-Meter(AC+DC) Full Scale 15.00A 0.01Arms ±1.0% of the full scale
Wattage Meter Full Scale 1200W 1W ±2% of the full scale
Load Power Factor Measurement 0.00 ～ 1.00 0.01
Load Crest Factor Measurement 0.00 ～ 50.00 0.01
External Synchronization  38.0～525.0Hz 0.1HZ ±0.2Hz
Frequency Measurement
Phase when output is on 0.0°～359.9° 0.1°
External signal Input
Gain setting range 100V range 0.0～200.0 times 0.1 ±5%
　 200V range 0.0～400.0 times 0.1 ±5%
OUTPUT MODE
ACINT Mode V
AC-EXT Mode V
AC-ADD Mode V
AC-SYNC Mode V
AC+DC-INT Mode V
AC+DC-EXT Mode V
AC+DC-ADD Mode V
AC+DC-SYNC Mode V
Memory
Store/Recall  30 sets
POWER SOURCE
　 AC100V～230V±10%；50Hz / 60Hz ±2Hz
POWER CONSUMPTION/POWER FACTOR
　 1.4kVA max / 0.95min(AC100V)0.9min(AC200V)
INTERFACE
　 USB(USBTMC) Standard
DIMENSIONS & WEIGHT
　 258mm(W) X 176mm(H) X 440mm(D);APPROX :9.5 kg

点击下载

点击下载

用户手册x 1,


电源线x 2 ,


铁氧体磁芯（用于USB 线）x 1,


CD-ROM( 远程控制软件 ) x1

APS-1102 1kVA 可编程AC/DC 电源
