ASR-2000

  • 额定输出:AC 0 ~ 350 Vrms, DC 0 ~ ± 500 V

  • 输出频率高达999.9Hz

  • 直流输出(100%额定功率)

  • 输出容量:500VA/1000VA

  • 测量项目:Vrms, Vavg, Vpeak,Irms, IpkH, Iavg, Ipeak, P, S, Q, PF, CF

  • 电压电流谐波分析(THDv, THDi)

  • 输出开/关的自定义相位角

  • 远程感应能力

  • OVP, OCP, OPP, OTP交流故障检测和风扇故障报警

  • 接口:USB,LAN(标配);RS-232+GPIB(选配)

  • 内置外部控制I/O和外部信号输入

  • 内置输出继电器控制

  • 存储功能(最多10组)

  • 序列和模拟功能(最多10组)

  • 支持任意波形功能

  • 内置Web服务器

  • 查看更多

产品叙述 产品规格 配件 订购信息 下载

ASR-2000 series是一款AC+DC电源供应器,不仅在交流输出时提供额定功率输出,也可以在直流输出时提供额定功率输出。ASR-2000输出模式有9种模式可以选择包含1)交流电源输出模式(AC-INT Mode), 2)直流电源输出模式(DC-INT), 3)交直流电源输出模式(AC+DC-INT Mode), 4)外部交流信号源模式(AC-EXT Mode), 5)外部交直流讯号源模式(AC+DC-EXT Mode), 6)外部交流信号迭加模式(AC-ADD Mode), 7)外部交直流信号迭加模式(AC+DC-ADD Mode), 8)外部交流信号同步模式(AC-SYNC Mode), 9)外部交直流信号同步模式(AC+DC-SYNC Mode)

为了满足不同的电子零组件开发、车用电装品和家用电器测试,ASR-2000 series

提供用户波形输出功能,包括1)Sequence mode可以产生波形下降,浪涌,凹陷,变化和其他异常电力线条件,2)Arbitrary waveform function可供使用者储存/加载使用者自定义的波形,3)Simulation mode仿真电源中断、电压增加、减少及频率变动。ASR-2000 series电源输出时,同时也可以量测待测物的Vrms, Vavg, Vpeak, Irms, Iavg, Ipeak, IpkH, P, S, Q, PF, CF, 40Voltage Harmonic Current Harmonic。除此之外,Remote sensing功能确保准确的电压输出,Customized Phase Angle for Output On/Off功能可以依据测试需求,设定电压输出的起始角度与结束角度。V-Limit, Ipeak-Limit, F-Limit, OVP, OCP, OPP功能设定可以在量测过程中,保护待测物。OTPOCPOPP保护,Fan fail alarm功能及交流输入电压过低侦测功能。

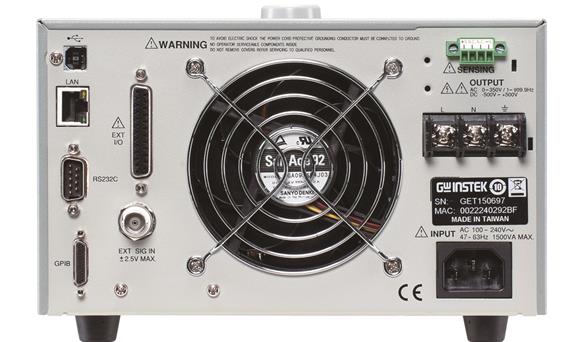

ASR-2000 series 于面板前端提供万用端子或欧规端子,可供使用者随插即可设定使用,节省配线时间。ASR-2000R series 3U高及1/2 Rack宽的设计,兼容于ATS的组装。ASR-2000 series支持I/O接口,标准配备USB, LAN, External I/O及选配RS-232CGPIB


规格
    ASR-2050(R) ASR-2100(R)
额定输入(AC)
正常输入电压   100 Vac ~ 240 Vac 100 Vac ~ 240 Vac
输入电压范围   90 Vac ~ 264 Vac 90 Vac ~ 264 Vac
相位   单相二线制 单相二线制
输入频率范围   47 Hz ~ 63 Hz 47 Hz ~ 63 Hz
最大功耗   ≤800 VA ≤1500 VA
功率因数*1 100Vac 0.95 (typ.) 0.95 (typ.)
  200Vac 0.90 (typ.) 0.90 (typ.)
最大输入电流 100Vac 8 A 15 A
  200Vac 4 A 7.5 A
*1输出电压为100V/ 200V(100V/200V档位),最大电流,负载功率因数为1。
交流模式额定输出(AC rms)
电压 设定范围*1 0.0 V ~ 175.0 V / 0.0 V~ 350.0 V
  设定分辨率 0.1 V
  精度*2 ±(0.5 % of set + 0.6 V / 1.2 V)
输出相位   单相二线制
最大电流*3 100 V 5 A 10 A
  200 V 2.5 A 5 A
最大峰值电流*4 100 V 20 A 40 A
  200 V 10 A 20 A
功率容量   500 VA 1000 VA
频率 设定范围 AC模式:40.00 Hz ~ 999.9 Hz,AC+DC模式: 1.00 Hz~ 999.9 Hz
  设定分辨率 0.01 Hz (1.00 ~ 99.99 Hz), 0.1 Hz (100.0~999.9 Hz)
  精度 45 Hz~65 Hz:设定值的0.01%,40 Hz~999.9 Hz: 设定值的0.02%
  稳定性*5 ± 0.005%
同相输出   0.0°~359.9°可变(设定分辨率0.1°)
直流偏移*6   ± 20 mV 以内(TYP)
*1. 100V/200V档位
*2.对于17.5V至175V/35V至350V的输出电压、正弦波、45 Hz至65 Hz的输出频率、空载、直流电压设置0V(AC+DC模式),23°C±5°C
*3.对于1V到100V/2V到200V的输出电压,当输出电压为100V到175V/200V到350V时,由功率容量限制。
*4.电容输入整流负载,受最大电流限制。
*5.对于45Hz至65Hz,输出额定电压,无负载和最大电流的电阻负载,以及工作温度。
*6.在交流模式和输出电压设置为0V的情况下。
直流模式额定输出
电压 设定范围*1 —250V~+250V/-500V~+500V
  设定分辨率 0.1 V
  精度*2 ±(|0.5 % of set| + 0.6 V / 1.2 V)
最大电流*3 100 V 5 A 10 A
  200 V 2.5 A 5 A
最大峰值电流*4 100 V 20 A 40 A
  200 V 10 A 20 A
功率容量   500 W 1000 W
*1. 100V/200V档位
*2.对于输出电压为-250 V至-25 V,+25 V至+250 V/-500 V至-50 V,+50 V至+500 V,空载,交流电压设置为0V(交流+直流模式),23℃±5℃。
*3.当输出电压为1.4V至100V/2.8V至200V时,受输出电压为100V至250V/200V至500V时的功率容量限制。
*4.在5ms内,受最大电流的限制。
输出电压稳定性
线路调节*1   ≤±0.2%
负载调节*2   0.15% @45 - 65Hz; 0.5% @DC, all other frequencies (0 to 100%, via output terminal)
纹波噪声*3   0.7 Vrms / 1.4 Vrms (TYP)
*1.电源输入电压为100V、120V或230V,空载,额定输出。
*2.对于75 V至175V/150 V至350V的输出电压,负载功率因数为1,使用后面板上的输出端子从0 A的输出电流逐步地改变为最大电流(或其反向)。
*3.对于直流模式下的5 Hz至1 MHz部分,使用后面板上的输出端子。
输出电压波形失真率,输出电压响应时间,效率
输出电压波形畸变率*1 ≤0.5 %
输出电压响应时间*2 100 us (TYP)
效率*3   ≥70%
*1.在50V至175V/100V至350V的输出电压下,负载功率因数为1,并处于AC和AC+DC模式。
*2.对于输出电压为100V/200V,负载功率因数为1,相对于从0 A的输出电流到最大电流(或其反向)的逐步变化;10%~90%的输出电压。
*3.对于交流模式,在输出电压为100伏/ 200伏,最大电流,负载功率因数为1,仅正弦波。
测量值显示
电压 RMS, AVG值*1 分辨率 0.1 V
  精度*2 45Hz至65Hz,DC:±(0.5 %读值+0.3V/0.6V),40Hz至999.9Hz:(0.7%读数+0.9V/1.8V)
峰值 分辨率 0.1 V
  精度 45Hz至65Hz ,DC: ±(|2%读值|+1V/2V)
电流 RMS, AVG值 分辨率 0.01 A 0.01A
  精度*3 45Hz至65Hz,DC:±(0.5%读值+0.02A/0.02A) 45Hz至65Hz,DC:±(0.5%读值+0.04A/0.02A);
    40Hz至999.9 Hz:±(0.7%读值+0.04A/0.04A) 40Hz至999.9 Hz:±(0.7%读值+0.08A/0.04A)
峰值 分辨率 0.1A 0.1A
  精度*4 45Hz至65Hz,DC:±(|2%读值|+0.2A/0.1A) 45Hz至65Hz,DC:±(|2%读值|+0.2A/0.1A)
功率  Active (W) 分辨率 0.1/1W 0.1/1W
  精度*5 ±(2%读值+0.5W) ±(2%读值+1W)
Apparent (VA) 分辨率 0.1/1VA 0.1/1VA
  精度*5*6 ±(2%读值+0.5VA) ±(2%读值+1VA)
Reactive (VAR) 分辨率 0.1/1VAR 0.1/1VAR
  精度*5*7 ±(2%读值+0.5VAR) ±(2%读值+1VAR)
负载功率因数 范围 0.000~1.000 0.000~1.000
  分辨率 0.001 0.001
负载峰值系数 范围 0.00~50.00 0.00~50.00
  分辨率 0.01 0.01
谐波电压 范围 基波高达40th 基波高达40th
有效值(RMS) 满量程 175V/350V,100% 175V/350V,100%
百分比(%) 分辨率 0.1V, 0.01% 0.1V, 0.01%
(仅限AC-INT和50/60Hz) 精度*8 高达20th±(0.2%读值+0.5V/1V) 高达20th±(0.2%读值+0.5V/1V)
    20th至40th±(0.3%读值+ 0.5V/1V) 20th至40th±(0.3%读值+ 0.5V/1V)
谐波电流 范围 基波高达40th 基波高达40th
有效值(RMS) 满量程 5A/2.5A,100% 10A/5A,100%
百分比(%) 分辨率 0.01A,0.01% 0.01A,0.01%
(仅限AC-INT和50/60Hz) 精度*3 高达20th±(1%读值+0.1A/0.05A) 高达20th±(1%读值+0.2A/0.1A)
    20th至40th±(1.5%读值+ 0.1A/0.05A) 20th至40th±(1.5%读值+ 0.2A/0.1A)
*1.电压显示在AC/AC+DC模式下设置为有效值,在DC模式下设置为平均值。
*2.交流模式:输出电压17.5V至175V/35V至350V,23°C±5°C。直流模式:输出电压25V至250V/50V至500V和23°C±5°C。
*3.输出电流在最大电流的5%到100%之间,23°C±5°C。
*4.AC模式中,输出电流在最大峰值电流的5%~100%范围内,DC模式中,输出电流在最大瞬时电流的5%~100%范围内,23°C±5°C。峰值的精度是DC波形或正弦波形。
*5.对于大于等于50V的输出电压,输出电流在最大电流10%到100%的范围内,DC或输出频率为45 Hz至65 Hz,23°C±5°C。
*6.直流模式下不显示视在功率和无功功率。
*7.无功功率用于功率因数为0.5或更低的负载。
*8.输出电压范围为17.5V至175V/35V至350V,23°C±5°C。
其他
保护   OCP, OTP, OPP, FAN Fail
显示   TFT-LCD, 4.3 inch
存储功能   10组存储和调取设置
任意波 存储数 16 (闪存)
  波形长度 4096点
接口 标配  USB Type A: 主机, Type B:从属机, 速度: 1.1/2.0, USB-CDC
  LAN MAC地址, DNS IP地址, 用户密码,网关IP地址, 仪器IP地址, 子网掩码
  外部控制 外部信号输入;外部控制I/O
  选配  GPIB SCPI-1993, 符合IEEE 488.2 接口
  RS-232C 符合EIA-RS-232规格
绝缘电阻   500 Vdc, ≥30 MΩ
输入与机箱、输出与机箱、输入与输出之间
耐压   1500 Vac, 1 分钟
输入与机箱、输出与机箱、输入与输出之间
EMC   EN 61326-1 (Class A)
    EN 61326-2-1/-2-2 (Class A)
    EN 61000-3-2 (Class A, Group 1)
    EN 61000-3-3 (Class A, Group 1)
    EN 61000-4-2/-4-3/-4-4/-4-5/-4-6/-4-8/-4-11 (Class A, Group 1)
    EN 55011 (Class A, Group1)
安全   EN 61010-1
环境 操作环境 室内使用,过电压II类
  操作温度范围 0 °C ~ 40 °C
  存储温度范围 —10 °C ~ 70 °C
  操作湿度范围 20 %RH ~ 80 % RH (无凝结)
  存储湿度范围 ≤90 % RH(无凝结)
  高度 高达2000m
尺寸&重量   ASR-2000 : 285(W)×124(H)×480(D) (不包括凸出部分); 约11.5 kg
    ASR-2000R : 213(W)×124(H)×480(D) (不包括凸出部分);约10.5 kg

点击下载

配件

CD ROM(使用手册,编程手册),安全指南,电源线,电源端子盖组件,

Remote Sense Terminal Cover Set,GTL-123测试线,GTL-246 USB线

选配
Opt01:RS-232+GPIB通信功能
Opt02:欧洲输出插座(仅ASR-2000)
GET-003  扩展通用电源插座
GET-004  扩展欧洲电源插座
GRA-439-E  机架安装套件(EIA)
GRA-439-J  机架安装套件(JIS)
GTL-232  RS-232C线,约2m
GTL-258  GPIB线,约2m
ASR-001  进气过滤器


ASR-2050 500VA可编程交流/直流电源
ASR-2100 1000VA可编程交流/直流电源
ASR-2050R 500VA可编程交流/直流电源
ASR-2100R 1000VA可编程交流/直流电源
