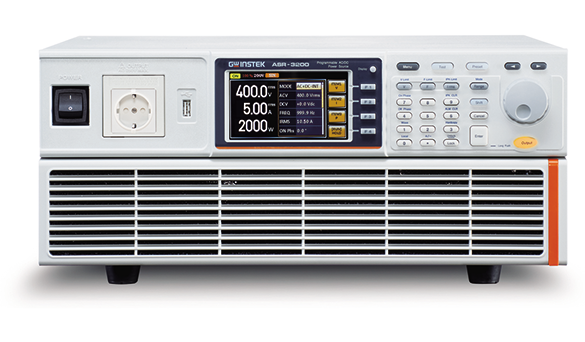

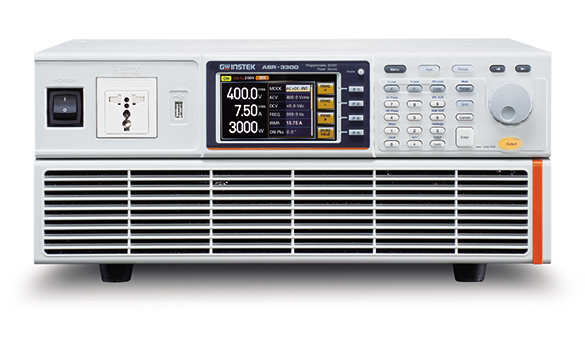

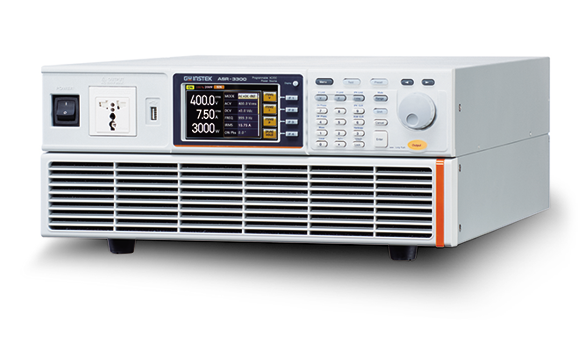

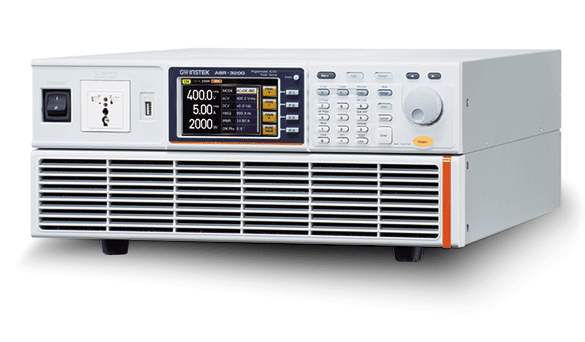

ASR-3000系列（ASR-3200，ASR-3300,ASR-3400,ASR-3400HF）

  • 额定输出: AC 0~400Vrms, DC 0~±570V

  • 输出频率高达999.9Hz/5KHz(ASR-3400HF)

  • 直流输出(100%额定功率)

  • 输出容量: 2000VA/3000VA/4000VA

  • 测量项目: Vrms, Vavg, Vpeak,Irms, IpkH, lavg, Ipeak, P, S, Q, PF, CF

  • 电压电流谐波分析(THDv, THDi)

  • 输出开/关的自定义相位角

  • 远程补偿功能

  • OVP, OCP, OPP, OTP交流异常检测和风扇故障报警

  • 接口: USB, LAN, RS-232C, GPIB

  • 序列和模拟功能(最多10组)

  • 支持任意波形功能和内置Web服务器

    • 查看更多

产品叙述 产品规格 配件 订购信息 下载

      ASR-3000系列是一款交流/直流电源，在AC和DC输出端均提供额定功率输出。ASR-3000 有九种设定输出波形模式:1)交流电源输出模式(AC-INT模式)，2)直流电源输出模式(DC-INT模式)，3)交流|直流电源输出模式(AC+DC-INT模式)，4) 外部交流信号源模式(AC-EXT 模式)，5) 外部交流/直流信号源模式(AC+DC.EXT模式)，6)外部交流信号叠加模式(AC-ADD模式)，7)外部交流/直流信号叠加模式(AC+DC-ADD模式)，8) 外部交流信号同步模式(AC-SYNC模式)，9) 外部交流/直流信号同步模式(AC+DC-SYNC模式)。
      为满足不同电子元器件开发、汽车电气设备和家用电器测试的需要，ASR-3000 系列为用户提供波形输出功能，包括1)Sequence mode可以产生波形下降、浪涌、凹陷、变化和其他异常电力条件。2)Arbitrary waveform function可供使用者储存/加载使用者自定义的波形。3)Simulation mode模拟电源中断、电压增加、减少及频率变动。ASR-3000 系列输出功率时，还可测量Vrms、Vavg、 Vpeak、 Irms、 lavg、 Ipeak、 IpkH、 P、S、Q、PF、CF、40次电压谐波和电流谐波。另外，遥感功能保证电压输出准确，输出开/关功能定制的相角可以根据测试要求设置电压输出的起始角和终止角。测量过程中提供了可设定的V-Limit、 Ipeak -Limit、F-Limit、OVP、OCP和OPP，便于在过程中保护待测物。该系列还集成了OTP、OCP、OPP、风扇故障报警功能和低交流输入电压检测功能。ASR-3000系列前面板提供了通用插座或欧式插座，用户可以通过插头进行设置，以节省布线时间。ASR-3000系列支持1/O接口，标配USB、RS-232C、 GPIB、LAN和外部1/O。

点击下载

点击下载

主要配件

*CD ROM(操作手冊, 程式指令手冊)
*安全須知
*电源线
*主端子保护盖
*远程补偿端子保护盖
*GTL-123 测试线
*GTL-246 USB 线



选购配件 (需出厂前安裝的)
            *Opt02: 欧规输出插座



其他选购配件
            *GPW-005 : 电源线 (3m，105℃，UL/CSA Type)
            *GPW-006 : 电源线(3m，105℃，VDE Type)
            *GPW-007 : 电源线(3m，105℃，PSE Type)
            *GRA-442-J : 仪器架上架組件(JIS)
            *GTL-137 : 输出线組
                               (Load wire_10AWG : 50A，600V)
                               (Sense wir_16AWG : 20A，600V)
            *GTL-232 : RS-232C 线, 大約 2m 长
            *GTL-248 : GPIB 线, 大約 2m 长
            *ASR-002 : 适用于 1P2W、1P3W、3P4W 輸出的外部三相控制單元
            *APS-008 : 过滤网



注：当ASR-Series 应用 ASR-002 时，ASR-Series 的部分功能受到限制
1) 无直流输出（额定功率的 100%）
2) 测量项目：只有各相电流(A)、功率(W)和PF
3) 无电压电流谐波分析(THDv, THDi)
4) 无线路电压补偿功能
5) 无任意波形功能
6) 无Sequence mode和Simulation mode 功能
7）界面仅支援USB
8) 不支持外部控制 I/O
9）无内存功能
10) 没有LAN界面（内置 Web 服务器）

型號 描述 容量 最大輸出电流 最大輸出功率
ASR-3200 可程式 交流 / 直流 电源供应器 2kVA 20A / 10A 400Vrms / ±570 Vdc
ASR-3300 可程式 交流 / 直流 电源供应器 3kVA 30A / 15A 400Vrms / ±570 Vdc
ASR-3400 可程式 交流 / 直流 电源供应器 4kVA 40A / 20A 400Vrms / ±570 Vdc
ASR-3400HF 可程式 交流 / 直流 电源供应器 4kVA 40A / 20A 400Vrms / ±570 Vdc

点击购买

ASR-3000中文折页
2024-11-18
ASR-3000中文折页 4.68M 下载
ASR-3000系列中文折页
2024-08-26
ASR-3000系列中文折页 4.54M 下载
ASR-002说明书
ASR-002 三相转接配件说明书
2021-09-06
ASR-002说明书 ASR-002 三相转接配件说明书 1.37M 下载
labview驱动2009
labview驱动2009
2021-05-12
labview驱动2009 labview驱动2009 1.37M 下载
ASR-3000系列说明书（...
ASR-3000系列说明书（英文）
2021-05-12
ASR-3000系列说明书（英文） ASR-3000系列说明书（英文） 6.63M 下载
ASR-3000系列编程手册
ASR-3000系列编程手册
2021-05-12
ASR-3000系列编程手册 ASR-3000系列编程手册 2.64M 下载
ASR-3000 Firmware
Firmware V1.32
2021-05-24
ASR-3000 Firmware Firmware V1.32 17.14M 下载
PC Software
V1.1.8.0 兼容于韧体V1.18及以后版本
2021-10-18
PC Software V1.1.8.0 兼容于韧体V1.18及以后版本 6.40M 下载
ASR-3000系列说明书（...
（中文） 2022/3/3
2022-03-03
ASR-3000系列说明书（中文） （中文） 2022/3/3 7.47M 下载
ASR-3000系列 USB驱动
ASR-3000系列 USB驱动
2022-04-29
ASR-3000系列 USB驱动 ASR-3000系列 USB驱动 0.01M 下载
