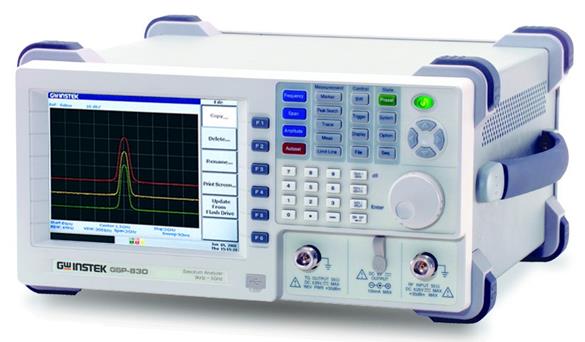

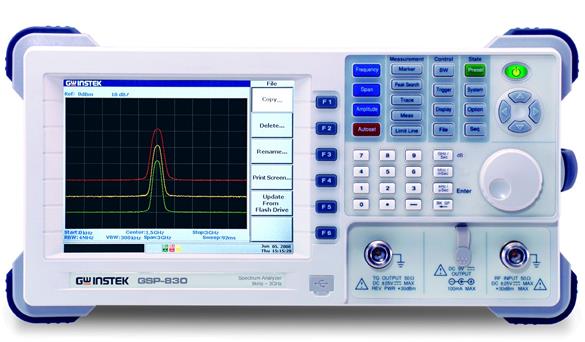

GSP-830

  • 低底噪(-117dBm@1GHz, 3k RBW)

  • 自动测量功能

  • 顺序编程测量功能

  • ACPR, OCBW, Channel Power, N-dB 和相位抖动测量功能

  • 编辑限制线进行通过/失败测量

  • 10 组游标(包括△游标和峰值功能)

  • 分割视窗,允许独立的设置

  • AC/DC/电池 多种供电模式

  • USB/RS-232C/GPIB(选配) 接口

  • 直接 VGA 输出

  • 6.4" TFT 彩色 LCD, 解析度: 640x480

  • 轻巧的体积 , 330(W) x 170(H) x 340(D) mm

  • 6公斤的极轻重量(不包含配件)

  • 选配信号追踪发生器

  • 选配前置放大器

  • 查看更多

产品叙述 产品规格 配件 订购信息 下载

固纬电子所推出的3GHz频谱分析仪GSP-830是扫瞄式频谱分析仪中具有高性能、低准位、易于操作和便于携带等多项优点的分析仪器,能够在高频与通讯 应用上,提供学术研究、教育训练、电子组件设计与生产系统,以及自动化测试中最专业的有效解决方案。固纬电子的GSP-830采用先进的整合性功能设计, 不仅能使原有之低噪声准位-117dBm/Hz在搭配20dB增益的前置放大器GAP-802后,能够进一步再降到-137dBm/Hz,以提供极高的灵 敏度来补捉微弱讯号。同时透过自动程序编辑模式,让使用者可以编辑10组量测步骤以进行自动化执行序列的程序设定,而其中可加入暂停、重复和单次模式以配 合不同的选用场合。此外,GSP-830尚有更多优异且独特之功能,包括自动设定、窗口分割、功率量测、讯号通过/失败测试等项目,皆能在频谱分析的专业 工作上满足所有使用者的应用需求。加上各式各样数据与讯号的传输界面设计,如USB Host/Device,RS-232C,VGA和GPIB(选配),GSP-830已成为使用者在频谱分析中运用远程控制、监控和多元化数据传输的重要利器。

频谱分析仪GSP-830观测遥控锁信号http://v.youku.com/v_show/id_XMjEwNjc2NzEy.html?spm=a2hzp.8253869.0.0


规格
频率
频率范围 9kHz ~ 3GHz
老化率 ± 10ppm, 0~50°C, 5ppm/年
频宽范围 2kHz ~ 3GHz 在 1-2-5 顺序步进, 全展频, 零展频
相位噪声 -80dBc/Hz @1GHz 20kHz offset 典型值
扫频时间范围 50ms ~ 25.6s
解析度带宽
解析度带宽范围 3kHz, 30kHz, 300kHz, 4MHz
解析频宽精确度 15%
视频频宽范围 10Hz ~ 1MHz 1-3 步进
幅度
测量范围 ‘-103dBm ~ +20dBm: 1MHz ~ 15MHz, Ref.Level @ -30dBm ;-117dBm ~ +20dBm: 15MHz ~ 1GHz, Ref.Level ≧-110dBm;-114dBm ~ +20dBm: 1GHz ~ 3GHz, Ref.Level ≧-110dBm(Span = 50kHz, RBW = 3kHz)
过载保护 Max. +30dBm, ±25VDC
参考电平范围 -110dBm ~ +20dBm
精确度 ±1dB @100MHz
频率平坦度 ±1dB
幅度线性度 ±1dB over 70dB
动态范围
平均背景噪声 <-135±1dBm/Hz: 1MHz ~ 15MHz, Ref.Level @ -30dBm ;<-149dBm/Hz, typical -152dBm/Hz: 15MHz ~ 1GHz, Ref.Level ≧-110dBm ;<-146dBm/Hz, typical -149dBm/Hz: 1GHz ~ 3GHz, Ref.Level ≧-110dBm
三阶交调失真 <-70dBc RF Input @-40dBm, Ref.Level @-30dBm
协波失真 <-60dBc RF Input <-40dBm , Ref.Level @-30dBm
非协波伪噪声 <-93dBm, 1MHz ~ 15MHz, Ref.Level @-30dBm;<-107dBm ~ +20dBm: 15MHz ~ 1GHz, Ref.Level ≧-110dBm ;<-104dBm ~ +20dBm: 1GHz ~ 3GHz, Ref.Level ≧-110dBm(Span = 50kHz, RBW = 3kHz)
总体
显示器 640 x 480 高分辨率 TFT 彩色 LCD
分割视窗 动态视窗: 上, 下 或交替 (两个同时扫描视窗)
游标 10 组峰值游标: 5 组△游标;功能: Delta, To Peak, To Minimum, Peak Track, Peak Table, Peak Sort
轨迹侦测 3 个轨迹功能:峰值, 最大值保持, 冻结, 平均, 轨迹数学运算
功率测量 ACPR, OCBW, 信道功率, N dB 带宽和相位抖动
自动设定功能 自动侦测并显示
触发 条件: 视频, 外部 (正向, +5V TTL 外部信号) ;模式: 普通, 单次, 连续
顺序编程测量 可以不通过远端控制软件自动执行测试用户定义的程序段, 10 组顺序程序段设置 和 每个设置可有10 个程序段, 变量延迟 和 等待通过功能使自动测量更容易, 可顺序链接和嵌套不同的顺序设置.

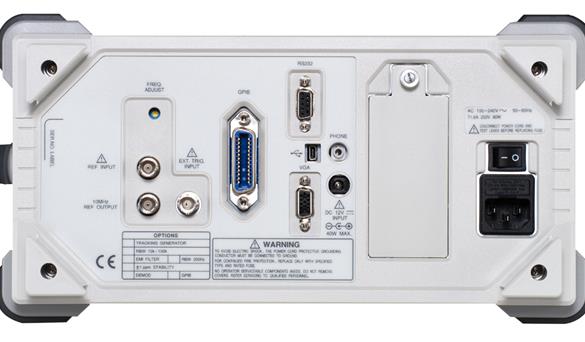

连接器
射频输入 N 型母头, 50Ω 标准;射频输入 VSWR: <2:1, @0dBm 参考电平
外部参考 BNC 母头
时钟输入 1M, 1.544M, 2.048M, 5M, 10M, 10.24M, 13M, 15.36M, 15.4M, 19.2MHz
参考时钟输入 BNC 母头, 10MHz
直流输入 插孔: 5.5mm, 12V
直流输出 (for GAP-801) 类型: SMB 公头, 最大输出 +9V/100mA.
接口
RS-232C Sub-D 9 针母头
USB USB Host/Device 全速
VGA 输出 前面板: 可插FLASH卡的A型插座
选配: GPIB 接口 IEEE 488.2 总线
电源
  AC 100 ~ 240V, 50/60Hz
附件
  操作手册 x 1;电源线 x 1;USB 线(A型插头转小B型插头) x1
尺寸和重量
  330(W) x 170(H) x 340(D) mm;约 6kg
