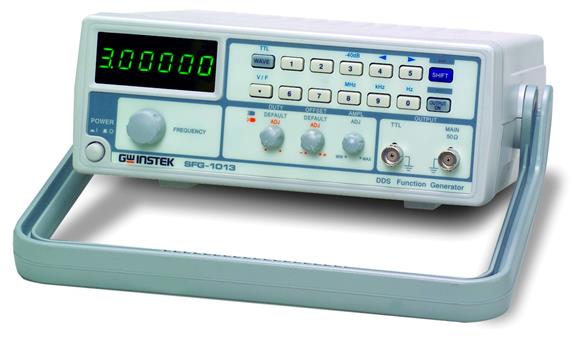

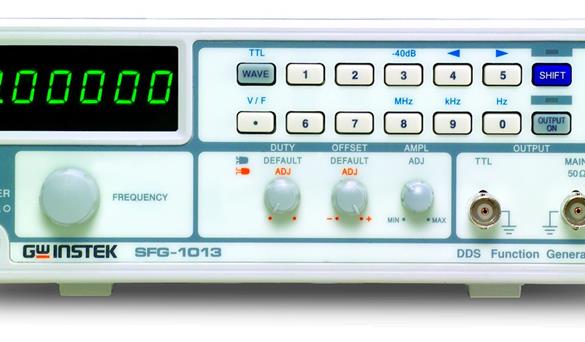

SFG-1000

  • DDS技术和FPGA芯片设计

  • 频率范围:0.1Hz~3MHz

  • 高频率精确度:±20ppm

  • 高频率稳定度:±20ppm

  • 最大频率分辨率:100mHz

  • 低正弦波失真度:-55dBc,0.1Hz~200kHz

  • 电压显示(SFG-1013)

  • 查看更多

产品叙述 产品规格 配件 订购信息 下载

SFG-1000系列是根据DDS(直接数位合成技术)和FPGA芯片设计的具有高精确度和高稳定度输出的函数信号发生器。SFG-1000系列3MHz的频率范围以及正弦波、方波、三角波和TTL输出的特性为测试提供高品质保证。DDS技术为需要精确的信号源测量的使用者提供了合理的价格。

规格
主要规格
输出波形 正弦波, 方波, 三角波
频率范围(正弦波, 方波) 0.1Hz~3MHz
频率范围(三角波) 0.1Hz~1MHz
频率分辨率 0.1Hz 最大
频率稳定度 ± 20 ppm
频率精确度 ± 20 ppm
频率老化率 ± 5 ppm /年
幅度范围 10Vp-p (50Ω负载)
输出阻抗 50Ω±10%
衰减器 -40dB±1dB×1
直流偏移 <-5V~>+5V(50Ω负载)
占空比控制范围 25% to 75% below 1MHz (方波适用)
显示器 6-位 LED 显示
输出控制 开关切换
正弦波
谐波失真 规格应用于最大电平至;1/10电平值且TTL关闭;-55dBc, 0.1Hz ~ 200kHz;-40dBc, 0.2MHz ~ 2MHz;-35dBc, 2MHz ~ 3MHz
平坦度 (最大幅度1kHz时间) <±0.3dB, 0.1Hz ~ 1MHz;<±0.5dB, 1MHz ~ 2MHz;<± 1dB, 2MHz ~ 3MHz
三角波
线性度 ≧98%,0.1Hz~100kHz;≧95%,100kHz~1MHz
方波
对称性 5% 周期 +4ns to 0.1Hz~100kHz
上升/下降时间 ≦100ns 在最大输出. (50Ω负载)
TTL 输出
电平 ≧3Vpp
扇出 20 TTL 负载
上升/下降时间 ≦25ns
总体
操作环境 室内使用, 海拔~ 2000m;环境温度 0℃ ~ 40℃;相对湿度: 高达 80% 在0℃ ~ 40℃;高达70% 在35℃ ~ 40℃;安装等级 II;污染度 2
电源 AC 240V/220V/110V±10%, 50/60Hz
存放环境
温度 -10℃ ~ 70℃
湿度 70% (最大)
附件
  操作手册 × 1;电源线 x 1;GTL-101× 1
体积和重量
  251(W)×91(H)×291(D) mm;约2.1kg

点击下载

操作手册x1, 电源线 x1, 测试线 GTL-101 x1




SFG-1013 DDS讯号产生器(3MHz )
SFG-1013 DDS讯号产生器(3MHz ) 怎么买?
SFG-1003 DDS讯号产生器(3MHz)
SFG-1003 DDS讯号产生器(3MHz) 怎么买?
SFG-1000系列使用手册
SFG-1000系列使用手册
2018-11-21
SFG-1000系列使用手册 SFG-1000系列使用手册 0.74M 下载
