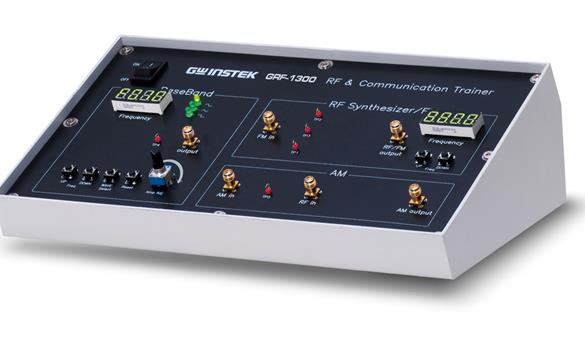

GRF-1300

  • 波形支持:正弦波/方波/三角波

  • 基频频率范围:0.1 ~ 3MHz

  • 射频频率范围:870 ~ 920MHz

  • AM / FM调变设计

  • 5个开关与测试点可模拟8种调试课程学习

  • USB界面与远端程序控制

  • 查看更多

产品叙述 产品规格 配件 订购信息 下载

完整的射频通信教学解决方案

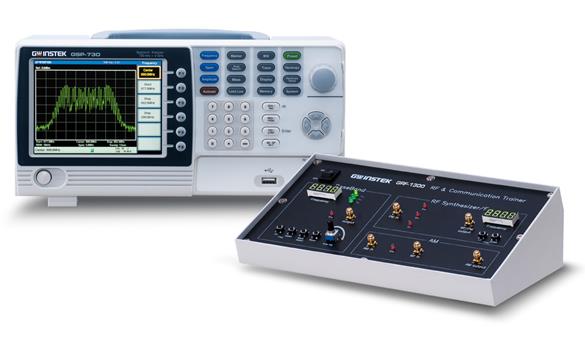

GRF-1300射频通信实验器与GSP-730搭配后,可构成一个经济的教学解决方案。GRF-1300包括基频和射频信号产生器。基频信号发生器可产生100kHz ~ 3MHz的正弦波、方波与三角波;射频信号产生器更可达到870 ~ 920MHz。结合基频与射频信号,可提供多种的实验内容,如射频信号的验证、基频信号/方波/三角波的谐波测量、AM/FM信号测量等。GRF-1300的课程涵盖了频欲击时域概念的介绍、频谱分析仪的操作理论以及九种所需要进行实际操作的实验。为了实践整个通信教育的教学,固纬电子提供一整套的电子教学系统,学生的实验教材中包含了使用除了使用手册外,更提供PowerPoint档案以及远端控制软件,让老师在教学上透过PC连接GSP-730、GRF-1300后,使用PowerPoint投影片将实验内容呈现在屏幕上,且可同时控制GSP-730与GRF-1300,将实验的结果从屏幕上撷取下来,获得频谱显示与参数的数据。

此外GRF-1300也提供教师版手册的选购配备,教师版手册中的内容除了包含了学生版手册中所有的内容外,在学生版上面所有的实验结果、练习问题等所有解答都包含在此手册中。且在此教材中更包含了教师该如何引导学生从实验上的错误到正确的测量方式,所以在GRF-1300上面提供了五个测试端点可以设定不同电路循环的结合,藉由同时控制开关及五组相关电路,教师们可以模拟错误状况并教导学生诊断技巧。

规格
功能 项目 规格
基带 波形 正弦波,方波,三角波
  频率范围 0.1~3MHz ;Step: 10kHz
  振幅 ≧1.5Vpp
  谐波失真 ≦-30dBc
RF/FM 发生器 频率精度 ±0.15MHz
  可调范围 ≧45MHz (870M ~ 920MHz);Step: 1MHz
  功率范围 ≧-15dBm
FM 最大频率偏差 >3MHz
AM 峰差 ≧-18dBm
接口 USB Device
尺寸 & 重量 165(W)*155(H)*90(D)mm, 1.2kg

点击下载

标准配件

GSP-730

快速手册*1,操作手册CD *1,电源线*1

GRF-1300

学生版使用手册,教学投影片与软件操作CD,RF测试线*3,天线*1,N to SMA转接头,电源线*1


选配

GBK-001,教师版使用手册


免费下载

PrimaryRF远端控制软件

完整解决方案 GSP-730 频谱分析仪x 1
完整解决方案 GSP-730 频谱分析仪x 1 怎么买?
使用手册
GRF-1300使用手册(学生版本)
2018-11-20
使用手册 GRF-1300使用手册(学生版本) 5.51M 下载
