【新品上市】固纬电子 | LCR-7000 系列精密 LCR 数字电桥

发布日期：2026-10-27 点击次数： 23 作者：固纬电子

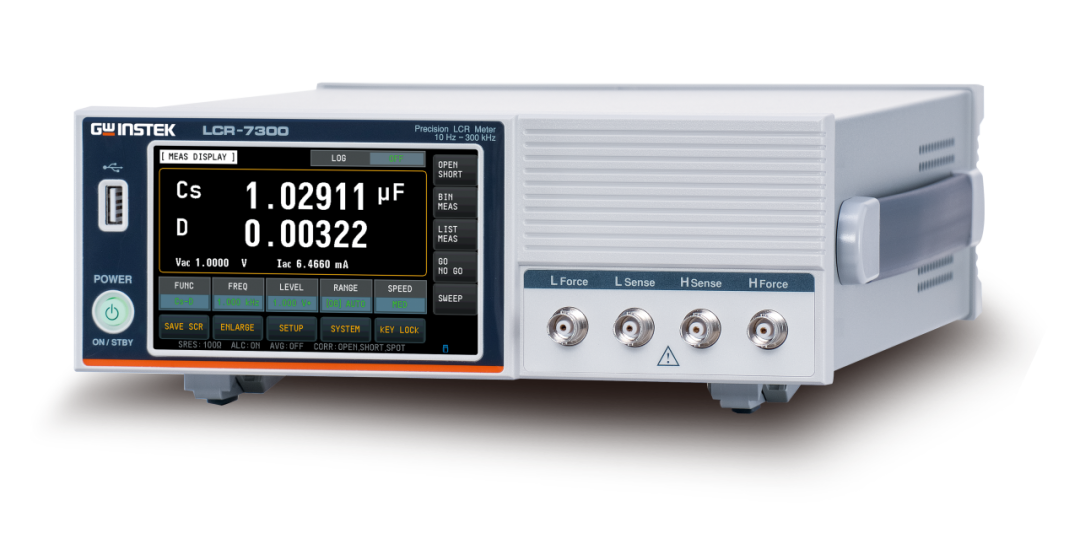

固纬电子推出新一代精密 LCR 测试仪 ——LCR-7000 系列，支持触控操作与扫频曲线功能。

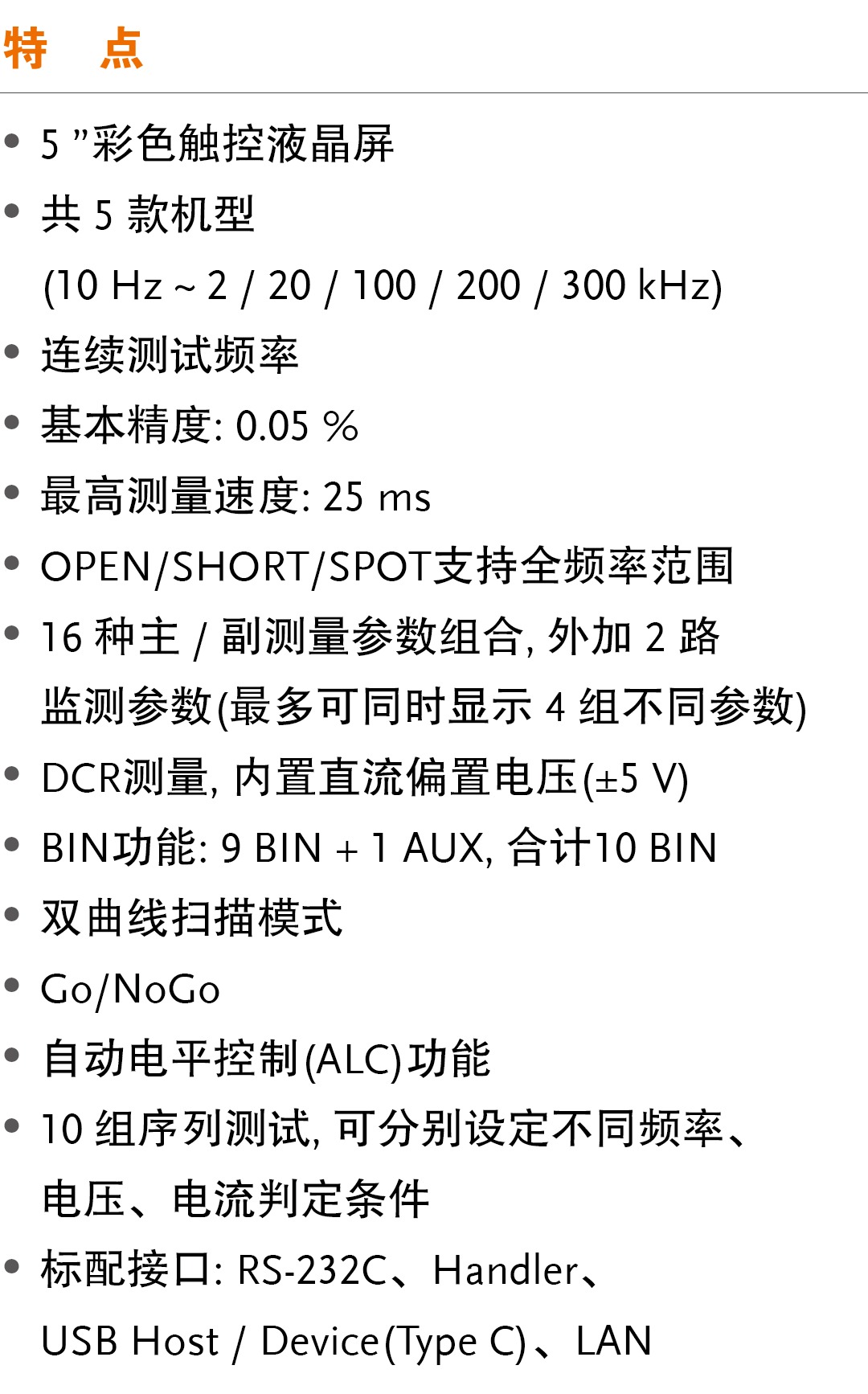

该系列共 5 款机型，测试频率分别为 2kHz/20kHz/100kHz/200kHz/300kHz，用于替代现有 LCR-6000 系列。本系列继承 LCR-6000 系列核心测量能力，包含 16 组测量参数组合、0.05% 基本精度、最高 25ms 测量速度、10 步列表测试等原有功能。用户进行设备替换时，无需重新评估，可直接移植现有测试系统。此外，指令完全兼容，极大提升使用便利性；对于集成自动化系统的用户，可沿用现有系统，无需修改上位机软件。LCR-7000 系列功能丰富，是无源器件研发、工程测试、材料筛选、来料检验、产成分选全流程的理想测试设备。

LCR-7000 全系列搭载 5 英寸彩色触控液晶屏，可展示丰富参数。除显示设置条件与主 / 副参数测量结果外，新增 2 路监控参数，单屏最多同时显示 4 组参数结果，显著提升测量效率。新增 GO/NOGO 比较模式，突出测量结果并提供 PASS/FAIL判定，测试判定更加快捷。

为消除测试线与治具带来的寄生阻抗误差，保障测量精度，LCR-7000 系列提供两种清零模式：全频清零与点频清零。全频清零：在校准后的全频段内任意频率点均可直接测量，无需关机、更换测试治具，省去反复清零的耗时；点频清零：在指定单一频率执行清零。同时频段为连续可调，用户可输入实际所需频率值，实现器件更贴近真实工况的测试。

LCR-7000 系列具备丰富配套测量功能，满足各类材料测试需求。配备自动电平控制（ALC）功能，满足多层陶瓷电容（MLCC）的测试电压要求；针对电感类器件，提供可调测试电流与直流电阻测量功能；可选配外置偏置电流适配器（±2.5A）拓展测试能力。电容器件直流偏置电压测试，可使用仪器内置 ±5V 可调电压，也可搭配可选外置偏置电压适配器（±200V）开展材料验证测试。扫频（SWEEP）功能与 10 步列表测试功能，可按设定条件观测被测器件特性随频率变化趋势或定点特性。

LCR-7000 系列可保存 10 组面板设置参数，便于用户快速调用测试方案，省去重复设置的时间。本机支持存储 10000 条测量结果，实时记录测试数据。USB host可直接读取已存储的数据，无需连接电脑；还可通过 U 盘抓取、保存屏幕画面，方便用户编制测试作业指导文件。

外部控制方面，LCR-7000 系列配备handler接口，并搭配测量分选功能（9BIN, AUX: 1BIN），便于连接分选机完成物料分选。针对远程控制与测量数据读取需求，仪器提供 RS-232C/LAN/USB(Type C) 接口，可通过电脑指令完成参数设置与数据读取。配套免费 PC 软件，可直接保存测量数据，节省用户程序开发工作量。

全新小型化 LCR-7000 系列有效缓解安装空间受限问题。丰富的测量功能与多样显示方式，使其具备极高性价比，能够满足研发测试、工程部门元器件评估、元器件产成分选以及 IQC 来料检验的元器件规格验证需求。

频率连续可调, 便捷归零功能

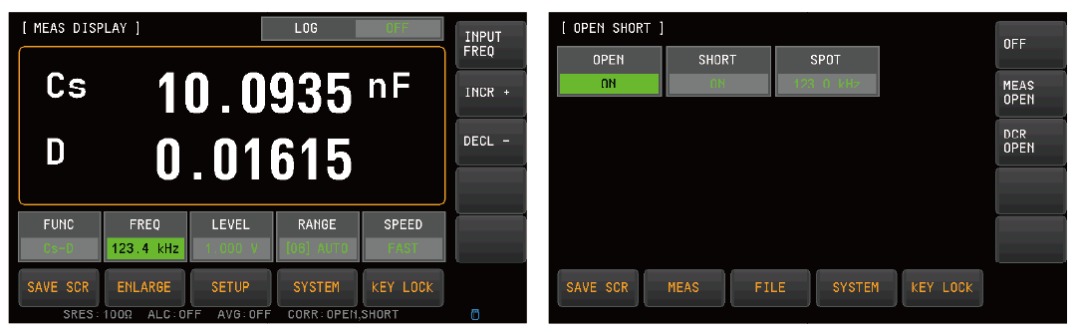

LCR-7000 系列在其额定频率范围内，具备频率连续可调能力，可针对元器件真实工况频率开展测量与分析。针对开路/短路夹具补偿功能，LCR-7000 系列提供全频归零与单点归零两种选项。执行全频归零后，在不断电、不更换测试夹具的前提下，用户可自由切换测试频率进行元器件测量，省去每次换频后重复执行夹具归零的操作，大幅节省测试时。

信息显示丰富多样

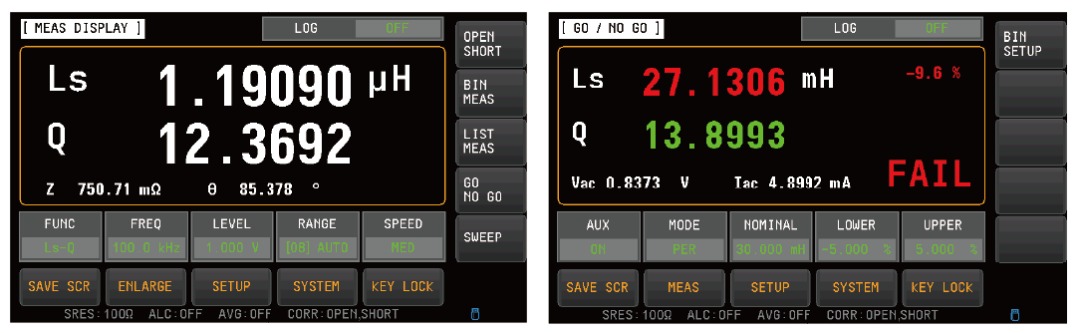

LCR 7000系列的测量结果界面，不仅可显示主、副测量参数，还支持两组监控参数。屏幕可同时展示四项与被测件（DUT）相关参数，减少重复测量耗时。本机显示模式丰富，可满足各类观测需求：测量（MEAS）界面可同步展示设置参数与测量结果；GO/NOGO界面侧重测量结果，支持 PASS/FAIL 判定，便于工程师快速判断测量结果是否合格。

完备的控制接口

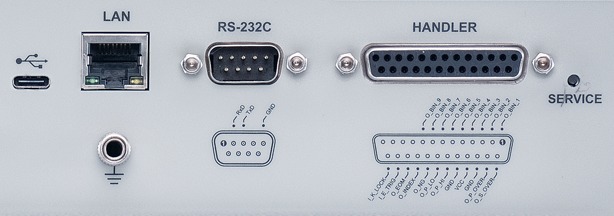

在接口配置方面，LCR-7000 系列配备适用于外接控制的 Handler 接口；该接口支持 10 BIN (9 BIN, AUX:1 BIN)分选结果输出，可连接分选机，完成元器件分选作业。远程控制方面，仪器提供 USB（Type C）/LAN/ RS 232C 接口，适合系统集成与自动化应用，可通过电脑指令实现参数设置与测量结果读取。
