GPP-1000系列(GPP-1323,GPP-1205)

2.4寸 TFT-LCD屏幕
电压的设定/回读分辨率：1 mV / 0.1 mV
电流提供三档的设定/回读分辨率：0.1 mA/ 0.01 mA (H), 10 µA/ 1 µA (M), 1 µA/ 0.1 µA (L)
三种屏幕显示
负载功能/序列功能/输出开启&关闭延迟功能/数据记录功能
电压电流斜率控制功能
泄放电路控制
提供电压平均功能(Off, High, Middle, Low)
可设定外部串并联功能
Remote sense设计可进行电压补偿功能
提供OVP, OCP, OTP, 极性接反保护功能
提供USB TMC/CDC、LAN、GPIB(Option)通讯界面
温控风扇设计
支援机架GRA-441-J/E

产品叙述产品规格配件订购信息下载

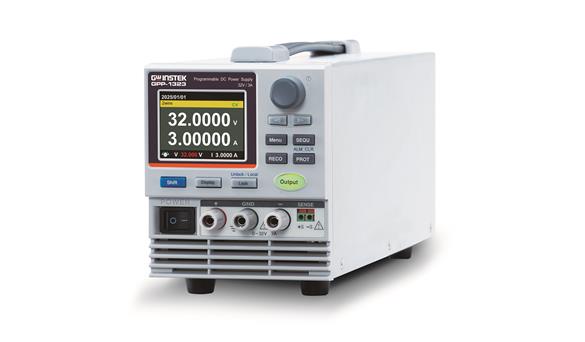

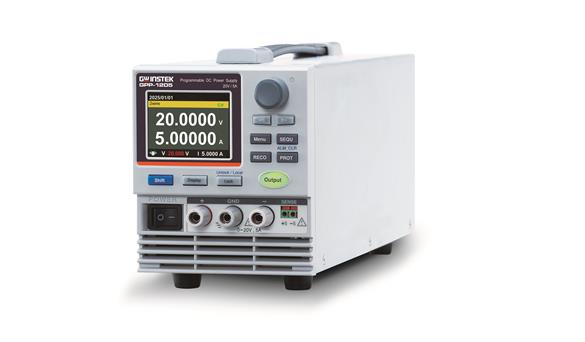

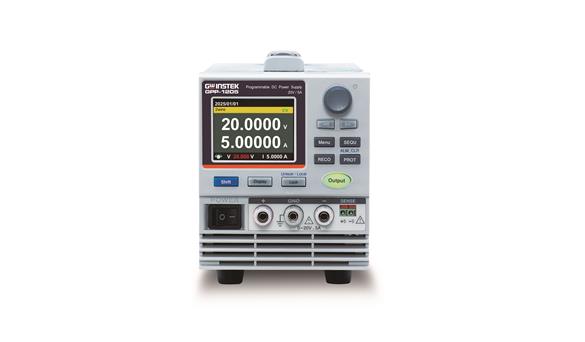

GPP-1000系列是一款高精度可程序化直流电源供应器，其电压分辨率达1 mV / 0.1 mV，电流则提供三档分辨率，最高可达1 𝛍A / 0.1 𝛍A，确保精密测试的准确性。此设备支持定电压(CV)与定电流(CC)模式，并具备电源与电子负载切换功能，适用于多样化的测试环境。该系列有两个机种，GPP-1205 (20 V/ 5 A/ 100 W) 和 GPP-1323 (32 V/ 3 A/ 96 W)，提供灵活的输出功率选择。

GPP-1000系列内建Remote Sense 远程感测，补偿因导线产生的电压降，确保准确输出。此外设备提供数据收集与记录功能，方便用户追踪测试数据，进行后续分析。为提升灵活性，GPP-1000系列具备四串联或四并联的外部串并联功能，适用于更高功率的测试需求。

在安全性方面，GPP-100W内建OVP(过电压保护)、OCP(过电流保护)、OTP(过温度保护)、极性接反保护，确保设备与负载的稳定运行。同时，面板锁定功能可防止误触操作，提升使用安全性。通讯接口支持USB TMC/CDC、LAN，并可选购GPIB，满足远程控制需求。而设备配备 2.4 寸TFT-LCD 显示屏，提供清晰的数据显示，并搭载智能型温控风扇，有效降低噪音并提升散热效率。

规格
		GPP-1323	GPP-1205
额定输出
输出电压		0.000 V to 32.000 V	0.000 V to 20.000 V
输出电流		0.0000 A to 3.0000 A	0.0000 A to 5.0000 A
输出功率		96 W	100 W
定电压操作
电源调整率		± (0.01 % of setting + 3 mV)
负载调整率		≤ 0.01 % + 3 mV (rating current ≤ 3 A)
		≤ 0.02 % + 5 mV (rating current > 3 A)
瞬态响应		< 100 µs
纹波噪声		0.8 mVrms
设定范围		0 V to 33.600 V	0 V to 21.000 V
上升时间		≤ 100 ms
下降时间		≤ 100 ms
最大 Remote Sensing补偿电压 (Single Line)		0.5V

温度系数 (TYP.)		300 ppm/℃
定电流操作
电源调整率		≤ 0.1 % + 3 mA
负载调整率		≤ 0.1 % + 3 mA
设定范围		0 A to 3.1500 A	0 A to 5.2500 A
纹波噪声 (Arms)		≤ 2 mArms
温度系数 (TYP.)		300 ppm/℃
分辨率
电压	编程/回读	1 mV / 0.1 mV
电流	编程/回读	(High) 0.1 mA / 0.01 mA; (Middle) 10 µA / 1 µA; (Low) 1 µA/ 0.1 µA
METER
满量程	电压/电流	33.6000 V / 3.1500 A	21.0000 V / 5.2500 A
编程分辨率	电压/电流	5 digits / 5 digits
回读分辨率	电压/电流	6 digits / 6 digits
设定精度		电压: ± (0.03 % of reading + 10 mV);电流: ± (0.3 % of reading + 10 mA) (H)
		电流: ± (0.3 % of reading + 1 mA) (M); 电流: ± (0.3 % of reading + 0.1 mA) (L)
回读精度		电压: ± (0.03 % of reading + 10 mV); 电流: ± (0.3 % of reading + 10 mA) (H)
		电流: ± (0.3 % of reading + 1 mA) (M); 电流: ± (0.3 % of reading + 0.1 mA) (L)
直流负载模式
显示	电压	3.000 V to 32.000 V	3.000 V to 20.000 V
	电流	0 A to 3.0000 A	0 A to 5.0000 A
	功率	96 W	100 W
CV 模式	设定范围	3.000 V to 32.000 V	3.000 V to 20.000 V
	设定/回读	≤ 0.1 % + 30 mV
	分辨率	1 mV
CC 模式	设定范围	0 A to 3.0000 A	0 A to 5.0000 A
	设定/回读	≤ ± 0.3 % + 10 mA
	分辨率	0.1 mA
保护*3
OVP	设定范围	1.8 V to 35.2 V	1.0 V to 22.0 V
	设定精度	± 100 mV
	操作	关闭输出，显示 OVP
OCP	设定范围	0.15 A to 3.3 A	0.25 A to 5.5 A
	设定精度	± 20 mA
	操作	关闭输出，显示OCP
OTP	操作	关闭输出，显示OTP
绝缘电阻		机箱与端子之间 : 20 MΩ or above (DC 500V)
		机箱和直流电源线之间 : 30 MΩ or above (DC 500V)
串联和并联能力
并联数量		4 units
串联数量		4 units
高级功能
触发信号 *1	触发输入	高电平或低电平CMOS信号施加大于等于100µs的时间。
		接收脉冲以执行电源输出、V/I设置操作或内存调用等操作。
	触发输出	触发输出：约3.3V脉冲宽度：约1ms，输出阻抗：约50Ω
		当执行电源输出、V/I设置操作或存储器调用时，它会输出一个脉冲。
状态信号输出 1 2	OUT ON/OFF状态	输出开启时打开
	CV 状态	在CV操作期间打开
	CC 状态	在CC操作期间打开
	ALM 状态	当警报激活时打开
	PWR ON 状态	电源开启时打开
GENERAL SPECIFICATIONS
显示		2.4“ TFT LCD
接口	LAN	MAC地址、网关IP地址、仪器IP地址、子网掩码
	USB	Type A: Host, Type B: Slave, Speed: 1.1/2.0, USB-CDC/TMC
	GPIB (工厂选配)	SCPI-1993,符合IEEE 488.2标准的接口
工作环境		室内使用，过电压II类，海拔高度：≤2000m，环境温度：0°C至40°C，相对湿度：20%-80%RH；无凝结

存储环境		环境温度：-20℃至70℃，相对湿度：20%至85%RH；无凝结
电源		AC (100 V, 120 V, 220 V, 240 V) ± 10 %, 50 or 60 Hz
功耗		300 VA
最大浪涌电流		30 A max or less
尺寸 & 重量		107 mm x 124 mm x 313 mm (W x H x D) (not including protrusions), Approx. 5.5 kg

注意:

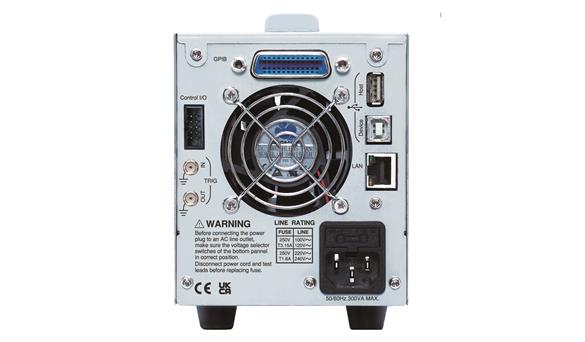

*1. 后面板上的EXT I/O连接器
*2. 集电极开路输出：最大电压为30V，最大电流为8mA。状态引脚的公共线是浮动的（隔离电压小于等于60V），它与输出和控制电路隔离。
*3. 当保护功能被激活时，它会关闭输出，显示OVP、OCP或OTP。

该规格适用于GPP-1205/1323在+20°C至+30°C下通电至少30分钟。

点击下载

附件：电源线x 1, 装箱单 x 1, 测试线: GTL-104A x 1

选配件：

GTL-303	RF Cable, 用于触发输入/输出
GTL-246	USB Cable (USB 2.0 A-B Type, approx. 1200mm)
GRA-441-J	JIS型机架安装套件
GRA-441-E	EIA型机架安装套件

GPP-1205	100 W 单通道可编程线性直流电源(USB, LAN) (20 V /5 A)
GPP-1323	96 W 单通道可编程线性直流电源 (USB, LAN) (32 V/3 A)
