LCR-7000数字电桥
查看更多
产品叙述 产品规格 配件 订购信息 下载
固纬电子推出新一代精密 LCR 测试仪 ——LCR-7000 系列，支持触控操作与扫频曲线功能。该系列共 5 款机型，测试频率分别为 2kHz/20kHz/100kHz/200kHz/300kHz，用于替代现有 LCR-6000 系列。本系列继承 LCR-6000 系列核心测量能力，包含 16 组测量参数组合、0.05% 基本精度、最高 25ms 测量速度、10 步列表测试等原有功能。用户进行设备替换时，无需重新评估，可直接移植现有测试系统。此外，指令完全兼容，极大提升使用便利性；对于集成自动化系统的用户，可沿用现有系统，无需修改上位机软件。LCR-7000 系列功能丰富，是无源器件研发、工程测试、材料筛选、来料检验、产成分选全流程的理想测试设备。

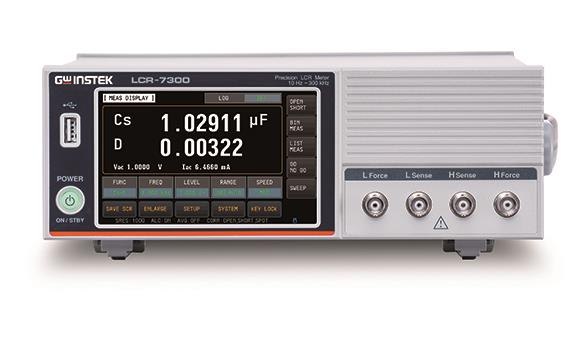

LCR-7000 全系列搭载 5 英寸彩色触控液晶屏，可展示丰富参数。除显示设置条件与主 / 副参数测量结果外，新增 2 路监控参数，单屏最多同时显示 4 组参数结果，显著提升测量效率。新增 GO/NOGO 比较模式，突出测量结果并提供 PASS/FAIL判定，测试判定更加快捷。
为消除测试线与治具带来的寄生阻抗误差，保障测量精度，LCR-7000 系列提供两种清零模式：全频清零与点频清零。全频清零：在校准后的全频段内任意频率点均可直接测量，无需关机、更换测试治具，省去反复清零的耗时；点频清零：在指定单一频率执行清零。同时频段为连续可调，用户可输入实际所需频率值，实现器件更贴近真实工况的测试。
LCR-7000 系列具备丰富配套测量功能，满足各类材料测试需求。配备自动电平控制（ALC）功能，满足多层陶瓷电容（MLCC）的测试电压要求；针对电感类器件，提供可调测试电流与直流电阻测量功能；可选配外置偏置电流适配器（±2.5A）拓展测试能力。电容器件直流偏置电压测试，可使用仪器内置 ±5V 可调电压，也可搭配可选外置偏置电压适配器（±200V）开展材料验证测试。扫频（SWEEP）功能与 10 步列表测试功能，可按设定条件观测被测器件特性随频率变化趋势或定点特性。
LCR-7000 系列可保存 10 组面板设置参数，便于用户快速调用测试方案，省去重复设置的时间。本机支持存储 10000 条测量结果，实时记录测试数据。USB host可直接读取已存储的数据，无需连接电脑；还可通过 U 盘抓取、保存屏幕画面，方便用户编制测试作业指导文件。

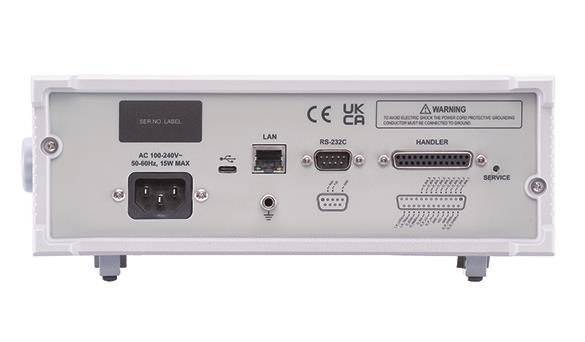

外部控制方面，LCR-7000 系列配备handler接口，并搭配测量分选功能（9BIN, AUX: 1BIN），便于连接分选机完成物料分选。针对远程控制与测量数据读取需求，仪器提供 RS-232C/LAN/USB(Type C) 接口，可通过电脑指令完成参数设置与数据读取。配套免费 PC 软件，可直接保存测量数据，节省用户程序开发工作量。|
测试频率 |
||
|
|
LCR-7300: 10 Hz to 300 kHz (± 0.01 %) (4 digits resolution) |
|
|
输出阻抗 |
||
|
|
30 Ω / 50 Ω / 100 Ω selectable |
|
|
基本精度 |
||
|
慢速/中速 |
0.05 % |
|
|
快速 |
0.1 % |
|
|
测试速度 |
||
|
|
FAST:25 ms / MED:100 ms / SLOW:333 ms |
|
|
测试信号电平 |
||
|
交流电压 |
10.00 mV to 2.00 V (± 10 %) CV :10.00 mV to 2.00 V(± 6 %) |
|
|
电流 |
100.0 μA to 20.00 mA (± 10 %) CC :100.0 μA to 20.00 mA (± 6 %) (@2 V max.) |
|
|
DCR |
+2 V, 0.066 A(Max.), Output impedance fixed 30 Ω |
|
|
直流偏压 |
||
|
Internal |
± 5 V (0.5 % + 0.005 V) |
|
|
显示挡位 |
||
|
R, X, |Z| G, B, |Y| L C D Q θd θr DCR Δ% |
0.00001 Ω to 99.9999 MΩ 0.01 nS to 999.999 S 0.00001 μH to 9999.99 H 0.00001 pF to 9999.99 mF 0.00001 to 9.99999 0.00001 to 99999.9 -179.999° to 179.999° -3.14159 to 3.14159 0.0000 1Ω to 99.9999 MΩ -99999 % to 99999 % |
|
|
测试模式 |
||
|
16 种参数组合 |
Cs-Rs, Cs-D, Cp-Rp, Cp-D, Lp-Rp, Lp-Q, Ls-Rs, Ls-Q, |
|
|
检测参数 (可选2项) |
Z, D, Q, Vac, Iac, Δ, Δ%, θr, θd, R, X, G, B, Y |
|
|
LISTED 模式 |
||
|
步骤 |
10 steps |
|
|
参数 |
Freq./Volt./Curr. |
|
|
BIN 功能 |
||
|
数量 |
10 (BIN: 1 to 9 , AUX:1 BIN) |
|
|
比较器 |
ABS/PER/SEQ |
|
|
扫描功能 |
||
|
扫描图形 |
Two of measurement parameters |
|
|
扫描参数 |
Frequency |
|
|
X-AXIS/Y-AXIS |
LINEAR/LOG |
|
|
Value point |
more than 250 points |
|
|
测量功能 |
MAX/MIN Frequency point and value |
|
|
SCALE |
TRACE A/B, AUTO SCALE |
|
|
光标功能 |
Available |
|
|
存储功能 |
Data (.csv) & Screen capture (bmp file) |
|
|
存储功能 |
||
|
INT – 面板设置 |
10 file name |
|
|
INT – 测量数据 |
10000 Data(.csv) |
|
|
USB 存储 |
10 file name for setting, 9999 file name for data, 999 Log file for LCD screen |
|
|
其他功能 |
||
|
自动电平控制 (ALC) |
ON/OFF |
|
|
GO/NoGO |
Available |
|
|
平均 |
1 to 256 times |
|
|
触发 |
INT / MAN / EXT / BUS |
|
|
延迟 |
0 ms to 60 s |
|
|
判定 |
PASS / FAIL |
|
|
自动 LCZ |
ON / OFF |
|
|
屏幕截图 |
Saving in to USB (Bmp file) |
|
|
显示 |
||
|
|
5' Touch LCD |
|
|
接口 |
||
|
SCPI |
RS-232, Device(Type C), LAN |
|
|
Others |
Handler, USB Host |
|
|
电源 |
||
|
|
AC 100 V to 240 V, 50 Hz to 60 Hz, Max. 15 W |
|
|
尺寸 & 重量 |
||
|
|
256(W) mm x 101(H) mm x 315(D) mm, Approx. 3 kg |
|
标配
安全说明 x 1, 电源线x 1,
测试夹具 LCR-06B x 1, D-sub kit (for handler) x1
选配
LCR-16 +/- 45V 直流偏置电压盒
LCR-17 +/- 2.5A 直流偏置电压盒
LCR-DB1 +/- 200V 直流偏置电压盒 (最高频率可达 2MHz)
选配件
LCR-05 轴向、径向引脚元件测试夹具
LCR-06B 开尔文夹测试线（四线式）
LCR-07 鳄鱼夹测试线（两线式）
LCR-08A SMD贴片元件镊子式测试夹具
LCR-15 SMD贴片元件测试夹具
RS-232 RS-232C 线缆, 9-pin Female to 9-pin, null Modem for Computer, Approx. 2000 mm
GRA-459 机架安装套件 (19" 2U)
|
LCR-7300 |
|
DC, 10 Hz to 300 kHz 精密LCR数字电桥 |
|
LCR-7200 |
|
DC, 10 Hz to 200 kHz 精密LCR数字电桥 |
|
LCR-7100 |
|
DC, 10 Hz to 100 kHz 精密LCR数字电桥 |
|
LCR-7020 |
|
DC, 10 Hz to 20 kHz 精密LCR数字电桥 |
|
LCR-7002 |
|
DC, 10 Hz to 2 kHz 精密LCR数字电桥 |
