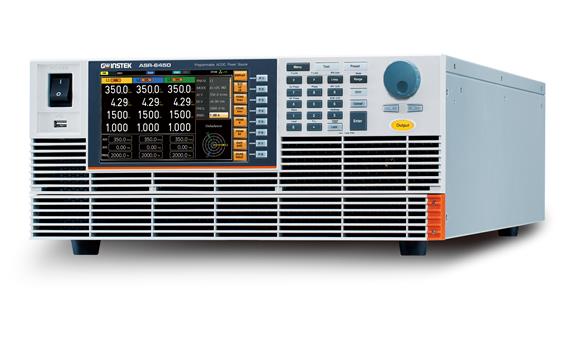

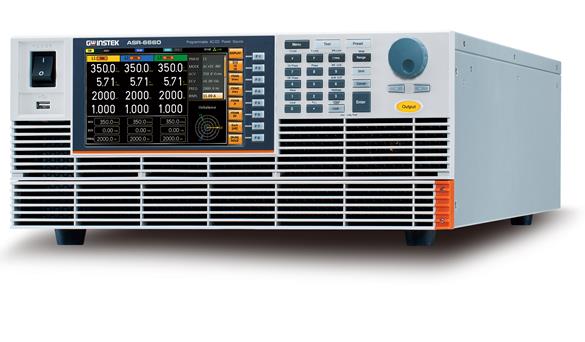

ASR-6000系列（ASR-6450,ASR-6600）

4U 6kVA高功率密度的高性能交/直流电源
AC输入支持单相与三相,相电压200V ~240V±10% (delta orY连接可选择)
10种输出模式:包含与外部输入信号频率或市电同步(SYNC),外部电压控制内部放大器输出(VCA)等
具备多通道输出功能
支持AC 1P2W,1P3W,3P4W输出
AC最大输出相电压: 350Vrms 线电压:700Vrms
具备AC三相平衡和不平衡,缺相输出功能
可编程输出阻抗调整
双通道电压/电流输出监控功能
电压输出上升时间三段可调整
支持序列编辑与仿真输出模式
强大的任意波编辑输出功能,内置40多种任意波形输出
进阶网页服务器控制,支持数据采集和数据记录功能
100阶谐波测量功能
支持外部并联提升输出功率
标准接口：RS-232C,USB,LAN
选配接口：CAN,DeviceNet,GPIB

产品叙述产品规格配件订购信息下载

高功率服务器电源模块要求高效转换和节省功耗，为了确保高功率服务器运行时的电源稳定性，具有热插拔冗余电源规格的电源模块（如CRPS )已广泛应用于服务器机架中。具有冗余功能的电源模块需要一次测试多个电源模块，以确保所有模块在高功率输出期间都能保持正常工作。由于服务器电源发展的快速变化，GWInstek推出了ASR-6000系列，以满足客户的需求。ASR-6000系列有两种型号:ASR-6450 AC/DC 4.5kVA和ASR-6600 AC/DC 6kVA。
ASR-6000系列可支持交流单相/三相输入和输出，并可满功率直流输出。该系列采用第三代半导体碳化硅( SiC）技术，打造4U 6kVA高功率密度、高性能交直流电源ASR-6000 系列能够模拟更多样的电力环境变化，如三相平衡和三相不平衡、缺相等，并具有三相输出模式下的多通道输出功能，可编程输出阻抗调节，以及多达数万个任意波形输出。ASR-6000系列的推出证明了GWInstek能够为大功率交流电源提供完整的测试解决方案。

点击下载

标准配件：

输入端子盖×1,输出端子盖×1,三角形连接输入用铜板×1,单相和Y连接输入用铜板×1，
三角形连接输入用铜板×1,1P输出用铜板×1，
GRA-451-E×1,GTL-246×1

选购配件：

ASR-003              GPIB接口卡
ASR-004              Device Net 接口卡
ASR-005              CAN BUS 接口卡
ASR-C003              Modbus TCP feature
GTL-232                  RS-232C连接线(长度约2m)
GTL-248                  GPIB连接线(长度约2m长)
For ASR-6450/ASR-6600 use only:
GET-006                  Universal Extension
ASR-006                  外部并联线
GRA-451-J                  机架安装转接器(日规)卡
GPW-012                    6RVV5 VDE 电源线; 2.5mm2/5C, 3m Max Length,RVS3-5x5P, RVS3-5x5P VDE Type
GPW-013                    6RVT5 PSE 电源线; 2.0mm2/5C, 3m Max Length,RVS2-5x5P,RVS2-5x5P PSE Type
GPW-014                    6RV4 UL 电源线;10AWG/4C, 3m,RV5-5x4P, RV5-5x4P UL TYPE
GPW-015                    6RVV4 VDE 电源线; 2.5mm2/4C, 3m Max Length,RVS3-5x4P, RVS3-5x4P VDE Type

订购信息：

ASR-6450         4.5 kVA可编程交/直流电源
ASR-6600            6 kVA 可编程交/直流电源
ASR-6450-09    9 kVA 可编程交/直流电源
ASR-6600-12      12 kVA可编程交/直流电源
ASR-6450-13.5 13.5 kVA 可编程交/直流电源
ASR-6600-18      18 kVA可编程交/直流电源
ASR-6600-24      24 kVA 可编程交/直流电源
ASR-6600-30          30 kVA 可编程交/直流电源
ASR-6600-36      36 kVA 可编程交/直流电源

点击购买

ASR-6000系列中文折页

2025.12

ASR-6000系列中文折页 2025.12 16.41M 下载

英文折页

英文折页 12.08M 下载

使用手册（英）

The user manual of ASR-6000 Series

使用手册（英） The user manual of ASR-6000 Series 9.32M 下载

ASR-6000中文使用手册

ASR-6000中文使用手册 26.04M 下载

ASR-6000并联机型使用手册

2025-12

ASR-6000并联机型使用手册 2025-12 4.43M 下载

编程手册

The programming manual of ASR-6000 Series

编程手册 The programming manual of ASR-6000 Series 3.24M 下载

CAN bus User Manual

The CAN bus manual of ASR-6000 Series

CAN bus User Manual The CAN bus manual of ASR-6000 Series 3.44M 下载

Assembly Manual

The Rack Adapter assembly manual of GRA-451

Assembly Manual The Rack Adapter assembly manual of GRA-451 1.75M 下载

Quick Start Guide

The Quick Start Guide of ASR-6000 Series

Quick Start Guide The Quick Start Guide of ASR-6000 Series 1.21M 下载

USB 驱动

The USB Driver of ASR-6000 Series

USB 驱动 The USB Driver of ASR-6000 Series 0.01M 下载

Firmware

1.15

Firmware 1.15 4.15M 下载

LabVIEW Driver

The LabVIEW Driver of ASR-6000 Series

LabVIEW Driver The LabVIEW Driver of ASR-6000 Series 1.61M 下载

2D Drawing 3D Model

ASR-6000 Series

2D Drawing 3D Model ASR-6000 Series 8.91M 下载

2D Drawing and 3D Model

ASR-6000 Rack Type 3D and 2D DIME

2D Drawing and 3D Model ASR-6000 Rack Type 3D and 2D DIME M 下载
