GDM-9052

  • 239,999位数，LCD显示屏

  • A.I.测量提供电压、电阻、二极管和连续性测试的自动识别和测量

  • 双测量/双显示

  • 直流电源(DCV)基本准确度：0.012%

  • 真有效值(AC,AC+DC)测量

  • 自动/手动换挡

  • 12种测量功能：AC/DC电压、AC/DC电流、AC+DC电压/电流，2线/4线制电阻、短路蜂鸣、二极管测试、电容、频率、温度

  • 多种辅助测量功能:Max./Min.、REL/REL#、Compare、Hold、dB、dBm、Math(MX+B, %, 1/X)

  • 数字I/O提供双模式(标准compare和user定义模式)

  • 标配RS-232C和USB Device接口(支持USBCDC和USBTMC模式)

    • 查看更多

产品叙述 产品规格 配件 订购信息 下载

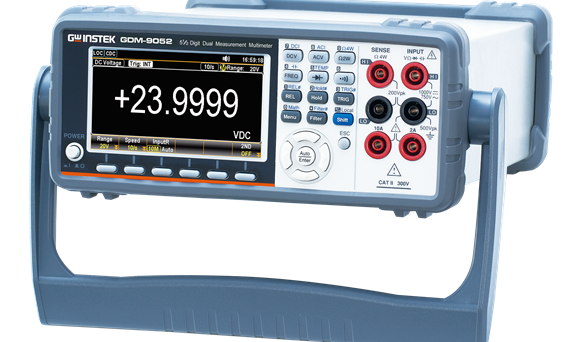

固纬电子推出新型5½位双测量数字万用表 GDM-9052，用于替代同类产品GDM-8351和GDM-8352。CDM-9052 配备 LCD显示屏，支持最高 239,999 计数，提供 0.012% 基本直流电压精度，搭载A.I.智能测量功能，并配置 USB/RS232C接口，可为用户带来高精度测量体验、清晰的数值观测以及与个人计算机的便捷连接。
除了AC/DC电压、AC/DC电流、AC+DC电压/电流、2线 /4线电阻、频率、温度测量、短路蜂鸣和二极管测试等基本测量项目外，GDM-9052 还配备了电容测量功能。此外,GDM-9052还提供许多数学功能,包括最大值/最小值、dB、dBm、比较、读数保持、数学计算(MX+B、1/X、%)等，以满足制造工艺测试、教学实验和检测设备的测量需求。
对于外部控制，数字I/O接口的引脚不仅提供比较功能常用的信号输出，还允许用户为每个引脚定义信号输出。在自定义模式下，用户可将此I/O视同一个简单的数字硬件，并通过各引脚的信号来达成对外控制的需要，以节省用户制作硬件线路的麻烦。
在远程控制方面，GDM-9052考虑到用户的使用习惯和系统接口的普遍性，提供了标准的RS-232C和USB接口，用于控制并读取测量结果。值得注意的是，若使用USB接口，用户可选择USBCDC或USBTMC模式。当选择USBTMC模式时，用户能够通过USB接口控制仪器，其操作方式与通过GPIB接口控制仪器完全相同；因此，无需再使用成本较高的GPIB连接线。
挡位 (*2) 分辨率 输入阻抗 精度 (*3)
1 Year (23 °C ± 5 °C)
DC Voltage
200.000 mV 1 μV 10 MΩ or > 10 GΩ 0.012 + 8
2.00000 V 10 μV 10 MΩ or > 10 GΩ 0.012 + 5
20.0000 V 100 μV 11.1 MΩ 0.012 + 5
200.000 V 1 mV 10.1 MΩ 0.012 + 5
1000.00 V 10 mV 10 MΩ 0.012 + 5
Resistance
200.000 Ω 1 mΩ 1 mA 0.05 + 8
2.00000 kΩ 10 mΩ 1 mA 0.05 + 5
20.0000 kΩ 100 mΩ 100 μA 0.05 + 5
200.000 kΩ 1 Ω 10 μA 0.05 + 5
2.00000 MΩ 10 Ω 1 μA 0.05 + 5
10.0000 MΩ 100 Ω 0.5 μA 0.30 + 5
100.000 MΩ 1 kΩ 0.5 μA // 10 MΩ 3.00 + 8
DC Current
20.0000 mA 100 nA 1 Ω 0.05 + 15
200.000 mA 1 μA 1 Ω 0.05 + 5
2.00000 A  10 μA 0.1 Ω 0.20 + 5
10.0000 A  100 μA 0.01 Ω 0.20 + 5
Continuity
2000.00 Ω 10 mΩ 1 mA 0.05 + 5
Diode Test
6.0000 V 100 μV 1 mA@ 6 V 0.05 + 15
Capacitance
10.00 nF 0.01 nF 10 μA 2.0 + 10
100.0 nF 0.1 nF 10 μA 2.0 + 4
1.000 μF 0.001 μF 100 μA 2.0 + 4
10.00 μF 0.01 μF 1 mA 2.0 + 4
100.0 μF 0.1 μF 1 mA 2.0 + 4
True RMS AC (or AC+DC – AC Coupled) 电压
200.000 mV 1 μV 20 Hz to 45 Hz 1.0 + 100
45 Hz to 10 kHz 0.3 + 100
10 kHz to 30 kHz 1.5 + 300
30 kHz to 100 kHz 5.0 + 300
2.00000 V to 750.00 V 10 μV to 10 mV 20 Hz to 45 Hz 1.0 + 100
45 Hz to 10 kHz 0.2 + 100
10 kHz to 30 kHz 1.0 + 100
30 kHz to 100 kHz 3.0 + 200
True RMS AC (or AC+DC – AC Coupled) 电流
20.0000 mA to 2.00000 A 100 nA to 10 μA 20 Hz to 45 Hz 1.5 + 100
45 Hz to 2 kHz 0.5 + 100
2 kHz to 10 kHz 2.0 + 200
10.0000 A 100 μA 20 Hz to 45 Hz 1.5 + 100
45 Hz to 2 kHz 1.0 + 100
2 kHz to 10 kHz -----
频率
(Voltage)10 Hz to 1 MHz ------ ------ 0.01 + 3
(Current)20 Hz to 10 kHz
温度 (Thermocouple)
-200 °C to 0 °C 0.01 °C  J / T / K 0.6 °C (typical)
0 °C to +300 °C 0.3 °C (typical)
显示
4.3” TFT Graphic LCD
接口

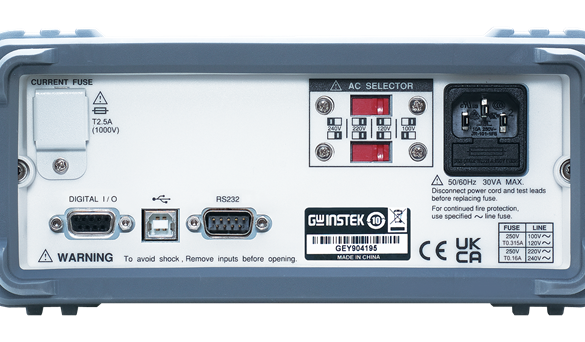

RS-232C, USB device (USBCDC & USBTMC), Digital I/O
电源
AC 100 V / 120 V / 220 V / 240 V ± 10%, 50 Hz to 60 Hz ; Power Consumption Max. 30 VA
尺寸 & 重量
268 (W) mm x 107 (H) mm x 302 (D) mm ; Approx. 3.2 kg



点击下载

点击下载

标配：

安全指南x1

电源线x1

测试线GTL-207x1

选配：

GTL-108A  四线制测试线(凯尔文夹)，约1100mm

GTL-205A  温度探棒转接头和热偶线(K-type),约1000mm

GTL-232  RS-232C连接线,约2000mm

GTL-246  USB连接线,A-B Type,约1200mm

GDM-TL1  测试线组
GRA-422  机架面板(19”2U)
GRA-454  机架安装套件(19”,2U) for one set or two sets

GDM-9052   5½双显示台式数字万用表
