仪器控制基本类型

——ASR-6000系列网页控制功能分享

在我们常用的一些示波器，数字万用表，交/直流电源等仪器设备来完成产品的电参数性能测试时，很多时候测量需要重复执行，并且耗时比较长，或者需要实时记录并保持测试数据。在这些测量情况下，最好的解决方案就是利用计算机来控制仪器，那我们仪器控制一般有哪些方式呢？

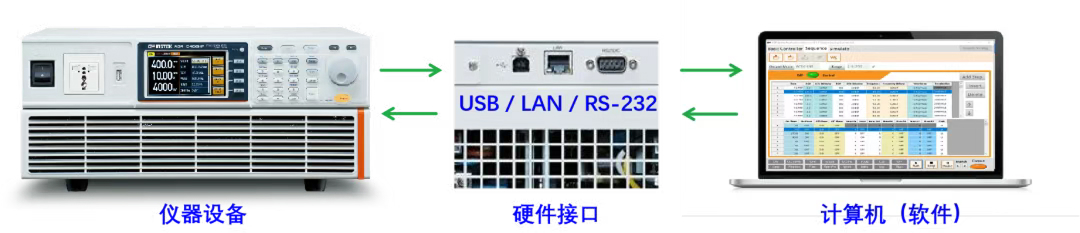

01、硬件接口

仪器控制就是将测试仪器与计算机（工控机）连接起来，我们可以通过计算机湘仪器发送控制命令或数据，并且仪器也可以给计算机返回相应的结构。在硬件方面需要具备硬件通路，软件方面计算机需要具备驱动程序和应用软件。

串口通信

串口通信是一种通过串行接口按位（bit）依次传输数据的通信方式，广泛应用于工业控制，物联网，仪器设备等领域。常见的串口物理接口RS-232/RS-485等。

RS-232接口形态：DB9插头（公头/母头），常用3根线：TXD(发送），RXD（接受），GND（地）

关键参数：波特率，数据位，地址位，校验位等

GPIB接口

GPIB（通用接口总线，General Purpose Interface Bus)是仪器控制领域的重要通信协议，其标准化设计和可靠性时期在工业测试，实验室等广泛应用。

物理层规范：24针DB25连接器，包含16跟信号线（8条数据线DIO1~8，5条控制线，3条握手线）和8条地线。支持并行字节传输，传统速率1MB/s,HS488协议可提升至8MB/s。

LAN接口

LAN接口以其网络连接的稳定性和速度，使得其在多设备连接时更具优势。使用LAN口进行仪器控制时，只需要进行一些简单的网络配置，如将PC和仪器接入同一局域网，并设置各自的IP地址。不同仪器的LAN口设置可能略有差异，但通常包括IP地址的获取方式（DHCP自动获取或手动设置）、手动设置IP地址、子网掩码和网关等信息。

02、控制指令SCPI

SCPl的英文全称是Standard Commands for Programmable Instruments，常被翻译为“可编程仪器标准命令"。SCPI规范了一套标准的命令集，其不仅与硬件无关，也与编程语言无关。所以，无论是基干GPIB、串口还是USB的任何仪器，都可以采用符合SCPI标准的命令集。而且在程序实现上，可以采用C，LabVIEW或者其他编程语言编写仪器控制应用程序。目前，大部分测量仪器都支持SCPI指令控制，其具体指令可以查阅产品规格书。

常见几个通用SCPI指令：

*IDN?：查询仪器识别信息，返回制造商、型号、序列号和固件版本。

例如，返回 "GWinstek,ASR-6600,GEO000001,1.6"

*RST：将仪器复位到出厂默认状态。3

*CLS：清除状态字寄存器，重置所有事件寄存器。

目前，仪器设备控制方式更加方便，不需要专业的软件，只需将仪器采用网线连接到电脑，在网页输入相应的IP地址后就可以远程控制仪器设备并保存相应的测试数据，例如固纬电子ASR-6000就具备这种功能，如上视频。
