您的高压电源

是否具有泄放电路？

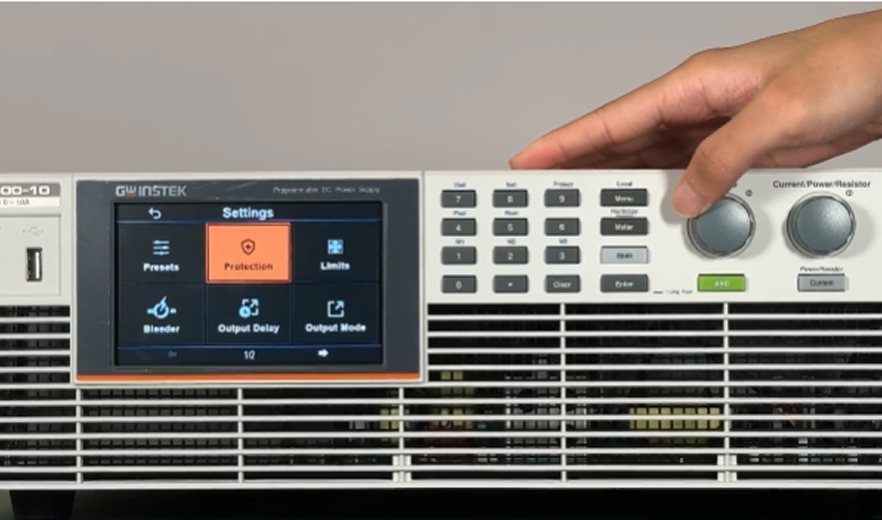

PHU-系列直流电源功能分享

目前新能源汽车直流快充电压高达600~800V，当充电结束后，电路中的电容可能存储高压电压，若不及时释放，接触充电枪可能导致电击事故。GB/T18487.1标准中就要求充电桩电源中需要提供泄放电路，其通过泄放电阻将电压1秒内降至60V以下，避免对人员或电池负载造成伤害或冲击。同样目前电源产品很多都提供泄放电路功能，例如固纬电子的PHU-系列直流电源，提供可控制泄放电路功能，依据用户需求是否开启或关闭泄放电路功能，通常我们开启泄放电路用于快速释放存储在电源滤波电容器中的电荷用于保护被测物，但在一些特定领域例如电池应用我们可以关闭泄放电路功能。

那我们来了解一下泄放电路基本作用：

释放残余电荷：断电后，泄放电路快速消耗电容或电感中存储的高压电能，避免电荷积累引发意外放电。

提升安全性：防止操作或维修设备时因残留电压导致触电/电弧或爆炸风险。

保护设备：避免电容带电启动时冲击电流损坏功率器件，延长设备使用寿命。

常见的泄放电路有以下几种类型：

电阻式泄放电路‌：

通过在电容两端并联高阻值电阻实现泄放，结构简单、成本低，但放电过程持续存在功耗，适用于中低压系统。

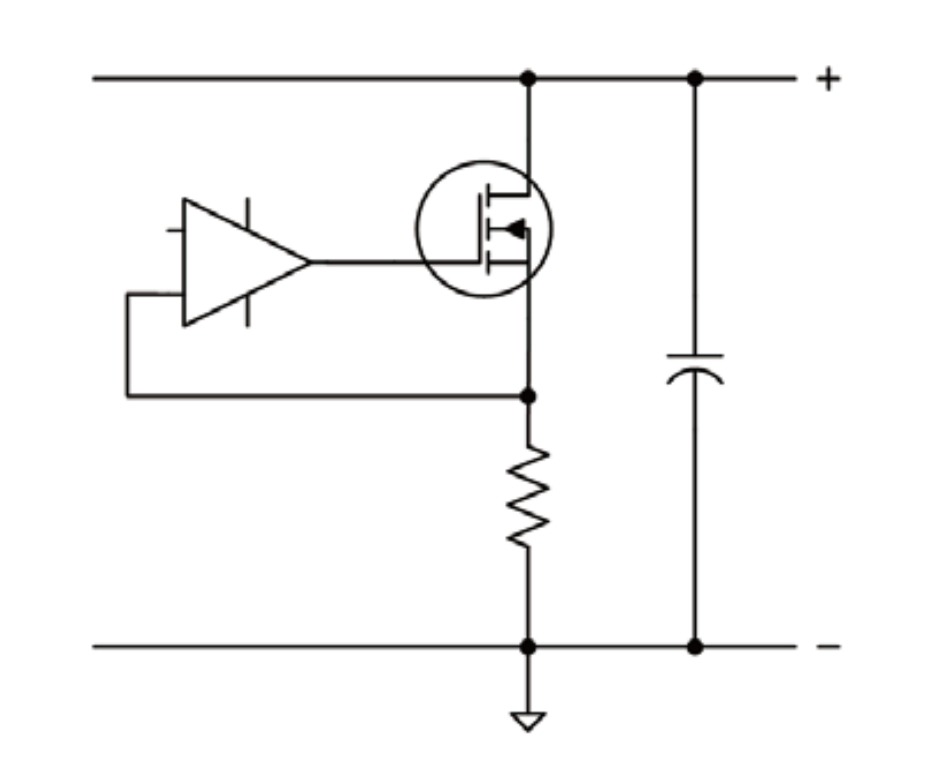

可控泄放电路‌：

采用MOSFET或继电器等开关元件控制泄放路径，可由MCU根据系统状态（如断电或故障）主动触发，放电更精准，适用于高压或大容量系统。

双级泄放电路‌：

结合高阻值和低阻值电阻，先通过高阻值电阻缓慢预放电，再切换至低阻值电阻快速泄放，平衡了功耗与放电速度。‌

三极管控制泄放电路‌：

利用三极管或MOSFET在断电时自动导通形成放电回路，仅在需要时工作，降低了待机功耗，但电路设计需注意防反接保护。
